SM7601 - SMN34GGXFRKG/US-100

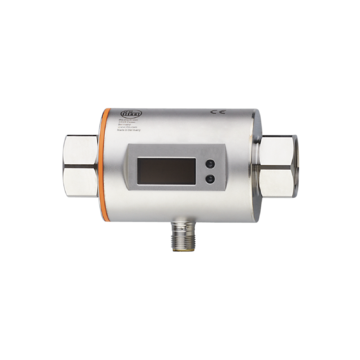

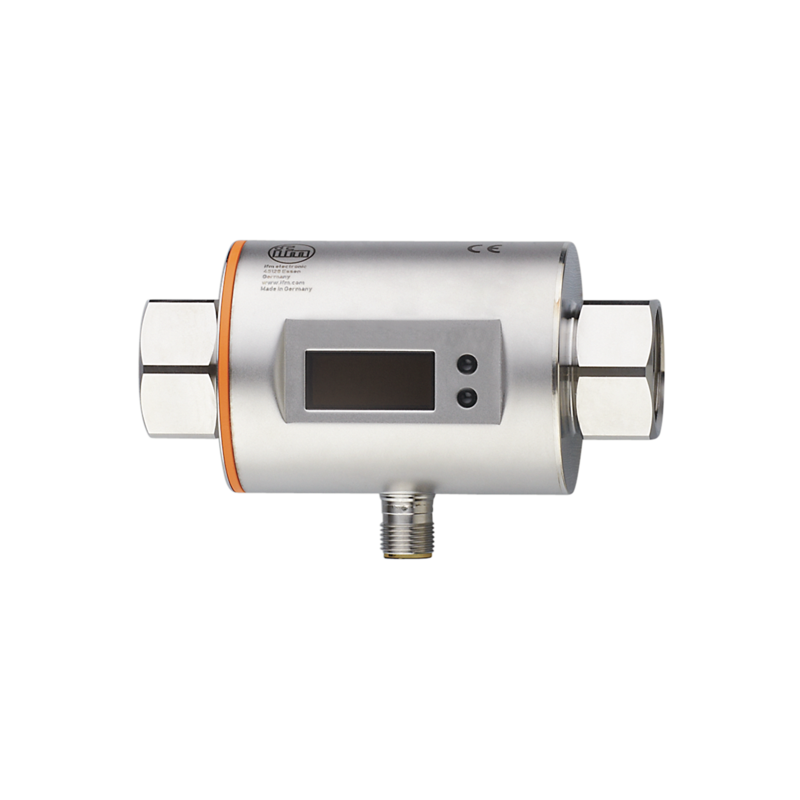

Przepływomierz magneto-indukcyjny firmy IFM, zakres 3...792 gph, przyłącze 3/4 NPT DN20, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), PEEK, FKM, PNP / NPN /NO / NC, analogowy
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
Zakres pomiarowy | ||
3...792 gph | 0,06...13,2 gpm | |
Przyłącze procesowe | połączenie gwintowane 3/4" NPT DN20 | |
Aplikacja | ||
Konstrukcja | styki pozłacane | |
Aplikacja | Funkcja sumująca; do aplikacji przemysłowych | |
Media | Ciecze przewodzące; woda; roztwory wodne | |
Uwaga na temat mediów | przewodność: ? 20 µS/cm lepkość: < 70 mm2/s (40 °C) |
|
Temperatura medium [°F] | 14...158 | |
Wytrzymałość na ciśnienie [bar] | 16 | |
Wytrzymałość na ciśnienie [psi] | 232 | |
MAWP (dla aplikacji zgodnych z CRN) [bar] | 11,2 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
Pobór prądu [mA] | 95; ((24 )) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Czas rozruchu [s] | 5 | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
Wejścia | ||
Wejścia | resetowanie licznika | |
Wyjścia | ||
Łączna liczba wyjść | 2 | |
Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne) | |
Wykonanie elektryczne | PNP/NPN | |
Liczba wyjść binarnych | 2 | |
Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
Liczba wyjść analogowych | 1 | |
Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
Maks. obciążenie [Ω] | 500 | |
Analogowe wyjście napięciowe [V] | 0...10; (skalowany) | |
Min. rezystancja obciążenia [Ω] | 2000 | |
Wyjście impulsowe | pomiar ilości przepływu | |
Zabezpieczenie przed zwarciem | tak | |
Typ zabezpieczenia przed zwarciem | impulsowe | |
Zabezpieczenie przed przeciążeniem | tak | |
Zakres pomiaru / nastaw | ||
Zakres pomiarowy | ||
3...792 gph | 0,06...13,2 gpm | |
Zakres wyświetlacza | ||
-951...951 gph | -15,84...15,84 gpm | |
Rozdzielczość | ||
1 gph | 0,02 gpm | |
Punkt przełączania SP | ||
7...792 gph | 0,12...13,2 gpm | |
Punkt resetu rP | ||
3...788 gph | 0,06...13,14 gpm | |
Punkt początkowy wyjścia analogowego ASP | ||
0...636 gph | 0...10,6 gpm | |
Punkt końcowy wyjścia analogowego AEP | ||
156...792 gph | 2,6...13,2 gpm | |
Krok | ||
1 gph | 0,02 gpm | |
Zakres pomiaru / nastaw - Monitoring przepływu | ||
Wartość impulsu | 0,01...99 990 000 gal | |
Długość impulsu [s] | 0,005...2 | |
Zakres pomiaru / nastaw - Monitoring temperatury | ||
Zakres pomiarowy [°F] | -4...176 | |
Rozdzielczość [°F] | 0,5 | |
Punkt przełączania SP [°F] | -2,5...176 | |
Punkt resetu rP [°F] | -3,5...175 | |
Wyjście analogowe / dolna wartość [°F] | -4...140,5 | |
Wyjście analogowe / górna wartość [°F] | 31,5...176 | |
W krokach co [°F] | 0,5 | |
Dokładność / odchylenie - Monitorowanie przepływu | ||
Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,5 % MEW) | |
Powtarzalność | ± 0,2% MEW | |
Dokładność / odchylenie - Monitoring temperatury | ||
Dokładność [K] | ± 2,5 (Q > 0,26 gpm) | |
Czasy reakcji - Monitorowanie przepływu | ||
Czas reakcji [s] | 0,15; (dAP = 0, T19) | |
Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
Tłumienie wartości procesowej dAP [s] | 0...5 | |
Czasy reakcji - Monitoring temperatury | ||
Odpowiedź dynamiczna T05 / T09 [s] | T09 = 20 (Q > 0,26 gpm) | |
Software / programowanie | ||
Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe / impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana | |
Interfejsy | ||
Interfejs komunikacyjny | IO-Link | |
Typ transmisji | COM2 (38,4 kBaud) | |
IO-Link Revision | 1.1 | |
Norma SDCI | IEC 61131-9 | |
Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
SIO tryb | tak | |
Wymagany typ portu master | A | |
Ilość danych analogowych | 3 | |
Ilość danych binarnych | 2 | |
Min.czas cyklu procesu [ms] | 5 | |
Obsługiwane DeviceID | ||
Typ działania | DeviceID | |
domyślnie | 573 | |
Warunki pracy | ||
Temperatura otoczenia [°F] | 14...140 | |
Temperatura składowania [°F] | -13...176 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
DIN EN 60947-5-9 | ||
Odporność na wstrząsy | ||
DIN EN 60068-2-27 | 20 g (11 ms) | |
Odporność na wibracje | ||
DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
MTTF [lata] | 145 | |
Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
Dane mechaniczne | ||
Waga [g] | 588,5 | |
Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PC; FKM; TPE | |
Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; FKM | |
Przyłącze procesowe | połączenie gwintowane 3/4" NPT DN20 | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Jednostka wyświetlana | 6 x LED, kolor zielony (gpm, gph, gal, °F, 103, 1000 x 103) | |
Stan wyjścia | 2 x LED, kolor żółty | |
Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
Uwagi | ||
Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
