SM2601 - SMN21XGXFRKG/US-100

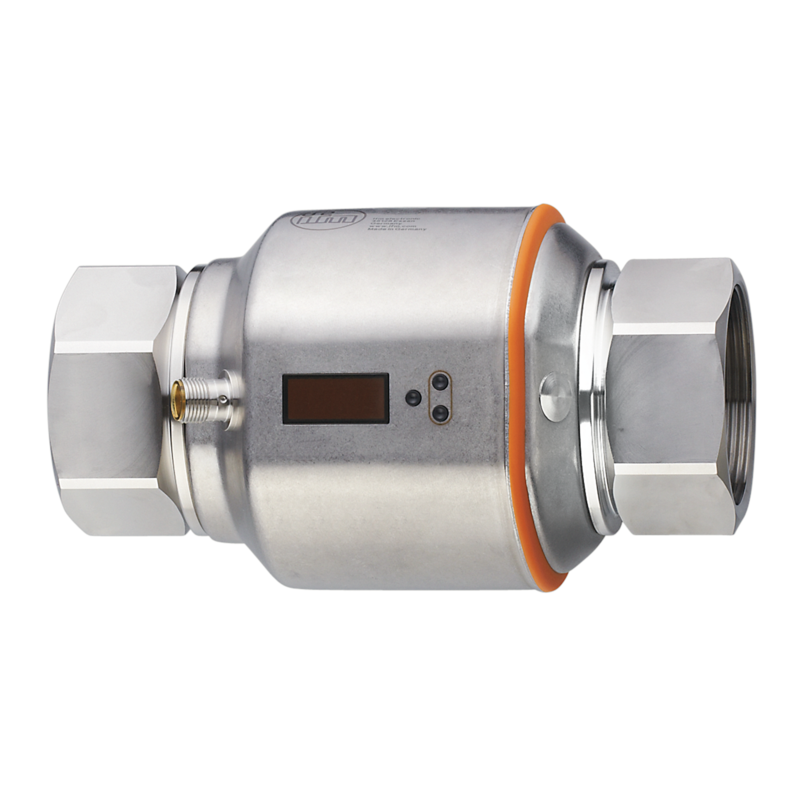

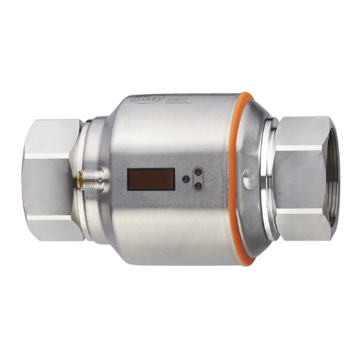

Przepływomierz magneto-indukcyjny firmy IFM, zakres 80...9600 gph, przyłącze 2 NPT DN50, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), stal nierdzewna (1.4571/316Ti ), PEEK, FKM, PNP / NPN /NO / NC, analogowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Dokładne wykrywanie pustych rur
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 80...9600 gph | 1,3...160 gpm | |
| Przyłącze procesowe | połączenie gwintowane 2" NPT DN50 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | Funkcja sumująca; wykrywanie braku medium; do aplikacji przemysłowych | |
| Media | Ciecze przewodzące; woda; roztwory wodne | |
| Uwaga na temat mediów | przewodność: ? 20 µS/cm lepkość: < 70 mm2/s (40 °C) |
|
| Temperatura medium [°F] | 14...158 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [psi] | 232 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 16 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 150 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejścia | resetowanie licznika | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250; (na wyjście) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Analogowe wyjście napięciowe [V] | 0...10; (skalowany) | |
| Min. rezystancja obciążenia [Ω] | 2000 | |
| Wyjście impulsowe | pomiar ilości przepływu | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Częstotliwość wyjścia [Hz] | 0,1...10000 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 80...9600 gph | 1,3...160 gpm | |
| Zakres wyświetlacza | ||
| -11520...11520 gph | -190...190 gpm | |
| Rozdzielczość | ||
| 5 gph | 0,1 gpm | |
| Punkt przełączania SP | ||
| 130...9600 gph | 2,1...160 gpm | |
| Punkt resetu rP | ||
| 80...9550 gph | 1,3...159,2 gpm | |
| Punkt początkowy wyjścia analogowego ASP | ||
| 0...7680 gph | 0...128 gpm | |
| Punkt końcowy wyjścia analogowego AEP | ||
| 1920...9600 gph | 32...160 gpm | |
| Odcięcie przy niskim przepływie LFC | ||
| < 240 gph | < 4 gpm | |
| Krok | ||
| 5 gph | 0,1 gpm | |
| Dynamika pomiaru | 1:120 | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Wartość impulsu | 0,02...160 E06 gal | |
| W krokach co | 0,02 gal | |
| Długość impulsu [s] | 0,008...2 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°F] | -4...176 | |
| Zakres wyświetlacza [°F] | -40...212 | |
| Rozdzielczość [°F] | 0,5 | |
| Punkt przełączania SP [°F] | -2...176 | |
| Punkt resetu rP [°F] | -3...175 | |
| Wyjście analogowe / dolna wartość [°F] | -4...140 | |
| Wyjście analogowe / górna wartość [°F] | 32...176 | |
| W krokach co [°F] | 0,5 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,5 % MEW) | |
| Powtarzalność | ± 0,2% MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dryft temperatury | ± 0,0185 °F / K | |
| Dokładność [K] | ± 1 (77 °F; Q > 4 gpm) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,35; (dAP = 0) | |
| Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 3 (Q > 4 gpm) | |
| Software / programowanie | ||
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarte / zamknięte; logika przełączania; prąd / napięcie / częstotliwość / wyjście impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor: Process Data Variable; Device Identification | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 3 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 5 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 390 | |
| Warunki pracy | ||
| Temperatura otoczenia [°F] | 14...140 | |
| Temperatura składowania [°F] | -13...176 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 85 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I008 | |
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 2643 | |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEEK; FKM | |
| Przyłącze procesowe | połączenie gwintowane 2" NPT DN50 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 6 x LED, kolor zielony (gpm, gph, gal, °F, 103, 1000 x 103) | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Akcesoria | ||
| Dostarczane elementy | Etykieta | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
