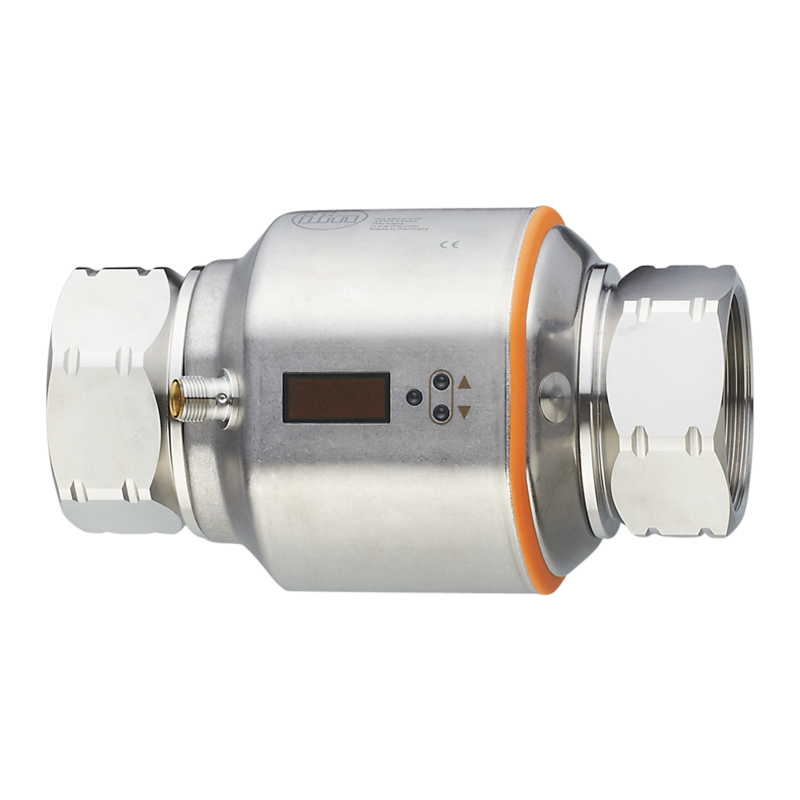

SM2404 - SMK21XGX50KG/US-100
Przepływomierz magneto-indukcyjny firmy IFM, zakres 5...600 l/min, przyłącze Rc 2 wewnętrzny DN50, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), stal nierdzewna (1.4571/316Ti ), PEEK, FKM, analogowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Do stosowania w obiegach chłodzenia wodą
- Z dwoma dokładnymi wyjściami analogowymi
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | |
| Przyłącze procesowe | połączenie gwintowane Rc 2 Gwint wewnętrzny DN50 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | wykrywanie braku medium; do aplikacji przemysłowych | |
| Media | Ciecze przewodzące; woda; roztwory wodne | |
| Uwaga na temat mediów | przewodność: ? 20 µS/cm lepkość: < 70 mm2/s (40 °C) |
|
| Temperatura medium | ||
| -10...70 °C | 14...158 °F | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,6 | |
| Wytrzymałość na ciśnienie [psi] | 232 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 150 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 2 | |
| Analogowe wyjście prądowe [mA] | 4...20; (≤ 22 mA; skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Zakres pomiaru / nastaw | ||
| Dynamika pomiaru | 1:120 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -20...80 °C | -4...176 °F | |
| Zakres wyświetlacza | ||
| -40...100 °C | -40...212 °F | |
| Rozdzielczość | ||
| 0,2 °C | 0,5 °F | |
| Wyjście analogowe / dolna wartość | ||
| -20...60 °C | -4...140 °F | |
| Wyjście analogowe / górna wartość | ||
| 0...80 °C | 32...176 °F | |
| W krokach co | ||
| 0,2 °C | 0,5 °F | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,5 % MEW) | |
| Powtarzalność | ± 0,2% MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dryft temperatury | ± 0,0333 °C / K; ± 0,0599 °F / K | |
| Dokładność [K] | ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,35; (dAP = 0) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm) | |
| Software / programowanie | ||
| Możliwości parametryzacji | wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium | |
| Warunki pracy | ||
| Temperatura otoczenia | ||
| -10...60 °C | 14...140 °F | |
| Temperatura składowania | ||
| -25...80 °C | -13...176 °F | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Zatwierdzenie CPA | ||
| oznaczenie modelu | 004MI | |
| klasa dokładności | - | |
| maksymalny dpuszczalny błąd | ± 1,5 % FS | |
| Q (min) | 0,3 m3/h | |
| Q (t) | - | |
| Q (max) | 36 m3/h | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 85 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I009 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 2725 | |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEEK; FKM | |
| Przyłącze procesowe | połączenie gwintowane Rc 2 Gwint wewnętrzny DN50 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 6 x LED, kolor zielony (l/min, m3/h, gpm, gph, °C, °F) | |
| Wyświetlanie funkcji | 1 x LED, kolor żółty (103) | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | l/min; m3/h; gpm; gph; °C; °F | |
| Akcesoria | ||
| Dostarczane elementy | Etykieta | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
