SM0505 - SMR11GGXFRKG/US-100

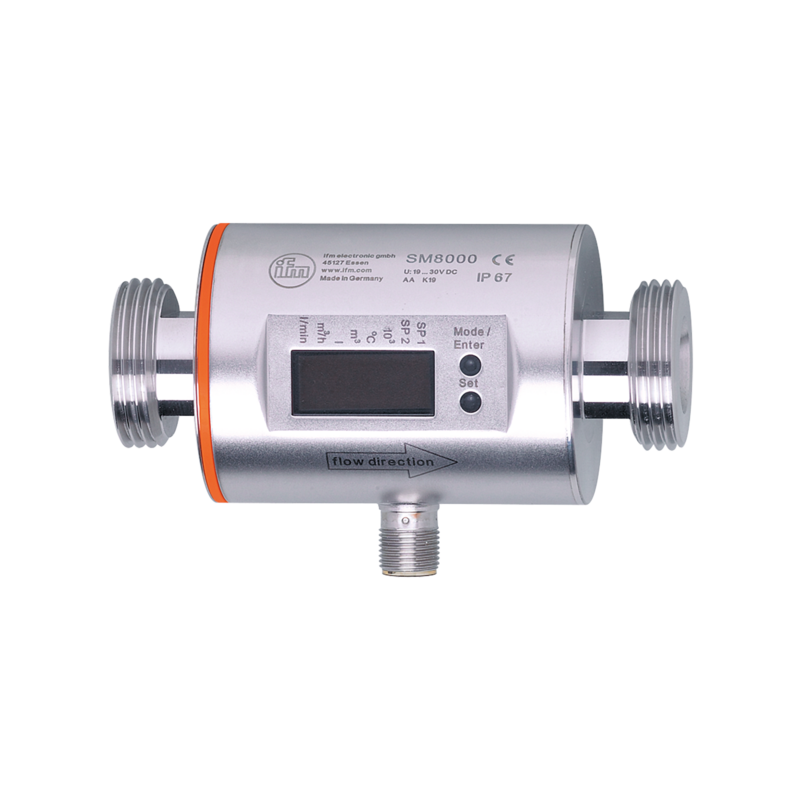

Przepływomierz magneto-indukcyjny firmy IFM, zakres 0,2...100 l/min, przyłącze G 1 DN25, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), Hastelloy, PEEK, EPDM/X, PNP / NPN /NO / NC, analogowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Dokładne wykrywanie pustych rur
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 0,2...100 l/min | 0,01...6 m3/h | |
| Przyłącze procesowe | połączenie gwintowane G 1 DN25 uszczelka płaska | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | wykrywanie braku medium; Funkcja sumująca; do aplikacji przemysłowych | |
| Media | Ciecze przewodzące; woda; roztwory wodne | |
| Uwaga na temat mediów | przewodność: ? 20 µS/cm lepkość: < 70 mm2/s (40 °C) |
|
| Temperatura medium [°C] | -10...70 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,6 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 11,2 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | 95; (24 V) | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejścia | resetowanie licznika | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Analogowe wyjście napięciowe [V] | 0...10; (skalowany) | |
| Min. rezystancja obciążenia [Ω] | 2000 | |
| Wyjście impulsowe | pomiar ilości przepływu | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 0,2...100 l/min | 0,01...6 m3/h | |
| Zakres wyświetlacza | ||
| -120...120 l/min | -7,2...7,2 m3/h | |
| Rozdzielczość | ||
| 0,1 l/min | 0,005 m3/h | |
| Punkt przełączania SP | ||
| 0,7...100 l/min | 0,04...6 m3/h | |
| Punkt resetu rP | ||
| 0,2...99,5 l/min | 0,01...5,97 m3/h | |
| Punkt początkowy wyjścia analogowego ASP | ||
| 0...80 l/min | 0...4,8 m3/h | |
| Punkt końcowy wyjścia analogowego AEP | ||
| 20...100 l/min | 1,2...6 m3/h | |
| Krok | ||
| 0,1 l/min | 0,005 m3/h | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Wartość impulsu | 0,1 l...100 000 m3 | |
| Długość impulsu [s] | 0,025...2 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -20...80 | |
| Rozdzielczość [°C] | 0,2 | |
| Punkt przełączania SP [°C] | -19,2...80 | |
| Punkt resetu rP [°C] | -19,6...79,6 | |
| Wyjście analogowe / dolna wartość [°C] | -20...60 | |
| Wyjście analogowe / górna wartość [°C] | 0...80 | |
| W krokach co [°C] | 0,2 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± (2 % MW + 0,5 % MEW) | |
| Powtarzalność | ± 0,2% MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2,5 (Q > 5 l/min) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,15; (dAP = 0) | |
| Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 30 (Q > 5 l/min) | |
| Software / programowanie | ||
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe / impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...60 | |
| Temperatura składowania [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | 500 V wytrzymałość izolacji [V DC] | |
| Zatwierdzenie CPA | ||
| oznaczenie modelu | 009MI | |
| klasa dokładności | - | |
| maksymalny dpuszczalny błąd | ± 2,5 % FS | |
| Q (min) | 0,01 m3/h | |
| Q (t) | - | |
| Q (max) | 6 m3/h | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 130 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 576 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PC; EPDM/X | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; EPDM/X | |
| Przyłącze procesowe | połączenie gwintowane G 1 DN25 uszczelka płaska | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 6 x LED, kolor zielony (l/min, m3/h, l, m3, 103, °C) | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
