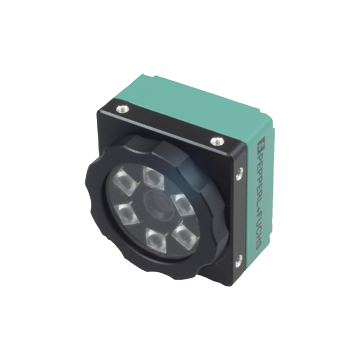

VOS2000-F226W-8MM-I - 70129943
Czujnik wizyjny do kodów 1-D i 2-D wszytkich typów firmy Pepperl + Fuchs, rozdzielczość 1280 x 960 px, ogniskowa 8 mm, oświetlenie zewnętrzne, obiektyw typu C-mount, regulacja ostrości, zapis 32 wzorów, ETHERNET (PROFINET IO, TCP/IP, EtherNet/IP)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vision Sensor VOS2000-F226W-8MM-I
- Reads all standard 1-D and 2-D codes
- Reads DPM codes
- Multi code reading
- Output string formatting
- Code quality output
- 32 Jobs on-board can be saved
- Parametryzacja offline
- Rozdzielczość 1,2 megapiksela
- Zintegrowane oświetlenie
- Mechaniczna regulacja ostrości
| Opis produktu |
|---|
| Vision sensor for 1-D and 2-D code reading; Resolution: 1280 x 960 pixels; Light source: integrated LED flash, white; Lens: M12 lens; Focal length: 8 mm |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 55 mm x 41 mm at 100 mm reading distance and min. module size of 0.1 mm (1-D and 2-D barcode) 355 mm x 266 mm at 600 mm reading distance and min. module size of 0.48 mm (1-D barcode) or 0.64 mm (2-D barcode) |
|
| Źródło światła | Integrated LED lightning , white | |
| Szczegóły zdjęcia | dependant of operating distance | |
| Czytelne kody | 1-D Codes: Code 128, Code 39, Int 2 of 5, Codabar, UPC-A/E, EAN-8/13, Code 11, Code 32, Plessey, MSI Plessey, Telepen, BC 412, Pharmacode, DataBar, Postcode, Trioptic, 2-D Codes: Data Matrix, QR-Code, Micro QR-Code, PDF417, Micro PDF417, Aztec, Han Xin Code, Maxi Code, Grid Matrix, Dotcode |
|
| Trigger mode | Free-running or triggered externally | |
| Głębia ostrości | ± 5 % of the operating distance | |
| Focal length | 8 mm | |
| Częstotliwość oceny | 30 Hz | |
| Prędkość docelowa | max. 4 m/s | |
| Rozdzielczość | 1280 x 960 pixels | |
| Image sensor | 1/3" CMOS monochrom Global Shutter 3.75 µm pixel size |
|
| Lens | M12 integrated lens | |
| Parameterization/software | ||
| Przypisanie parametrów | Parameterization via PC user interface VCT Tool | |
| Procedura oceny | ||
| Identification and Verification | 1-D and 2-D codes | |
| Wskaźniki / środki operacyjne | ||
| LED 1 | Steady blue: sensor started, not set up Steady green: job loaded, ready for execution Flashing green: job loaded and being executed, capture in progress Steady red: sensor fault |
|
| LED 2 | Flashing blue: starting (duration approx. 20 seconds) Steady green: measurement successful (Pass) Steady blue: measurement borderline (Recycle) Steady red: measurement unsuccessful (Fail) |
|
| LED 3 | Steady blue: warm reset or restart Steady red/green/yellow: network activity |
|
| Focus setting | Focus adjustable via centering | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 300 mA | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet | |
| Protokół | PROFINET IO TCP/IP EtherNet/IP |
|
| Szybkość transmisji | 100 MBit / s | |
| Interfejs 2 | ||
| Typ interfejsu | RS-232 , serial | |
| Szybkość transmisji | 115.2 kBit/s | |
| Wejście | ||
| Rodzaj wejścia | optically decoupled Inputs | |
| Napięcie wejściowe | Logic low (OFF): 0 ... 3 V Logic high (ON): 11 ... 30 V Switching threshold: 12 V |
|
| Wejście sterujące | Image capture trigger + 2 general purpose inputs 2 inputs can be used for job switching |
|
| Prąd wejściowy | 8 mA ( typical ) | |
| Internal protection circuit | 3 kΩ / 4000 V ( rms ) | |
| Opóźnienie przełączania | Switch-on time (ON): 20 µs Switch-off time (OFF): 10 µs Image capture trigger: 62 µs (until image capture is triggered) |
|
| Wyjście | ||
| Typ wyjścia | 3 general purpose outputs , freely programmable , optically decoupled | |
| Napięcie przełączania | max. 30 V. | |
| Prąd przełączania | max. 100 mA each output | |
| Opóźnienie przełączania | Switch-on time (ON): 150 µs Switch-off time (OFF): 50 µs |
|
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 61 mm | |
| Szerokość obudowy | 58 mm | |
| Wysokość obudowy | 57 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 8-pin M12 socket A-coded ; 12-pin M12 socket | |
| Materiał | ||
| Obudowa | anodized aluminum , plastic | |
| Twarz optyczna | tworzywo pane | |
| Instalacja | Uchwyt montażowy | |
| Masa | około 200 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27310101 |
| ECLASS 12.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211711 |
