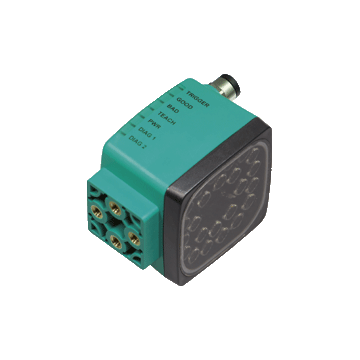

BIS510P-F201A-60 - 268532
Czujnik wizyjny firmy Pepperl + Fuchs, czujnik inspekcyjny, kody kreskowe 10 stron/sek, szykkość obiektu do 4 m/s, EtherNet IP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vision Sensor BIS510P-F201A-60
- Automatyczne uczenie się obrazu referencyjnego
- Automatyczne wyszukiwanie optymalnej sekcji obrazu
- Niezawodny na powierzchniach odblaskowych dzięki technologii filtrów polaryzacyjnych
- Zintegrowana pamięć obrazów błędów
- Zintegrowane oświetlenie
- Rozpoznawanie obrazu i kodu kreskowego przy 10 stronach / si maksymalnej prędkości arkusza 4 m / s
| Opis produktu |
|---|
| Czujnik kontroli arkusza do monitorowania wydruku poprzez porównanie zapisanych obrazów lub ocenę kodu kreskowego |
| Ogólne specyfikacje | ||
|---|---|---|
| Rodzaj światła | Zintegrowane oświetlenie LED (białe) | |
| Symboliki | 2/5 przeplatane, Code13, Code39, Code128, Pharmacode | |
| Rozmiar obiektu | 25 mm x 25 mm | |
| Czytaj odległość | 52 mm | |
| Głębia ostrości | ± 5 mm | |
| Pole do czytania | 65 mm x 40 mm | |
| Częstotliwość oceny | 10 Hz | |
| Prędkość docelowa | triggered max. 4 m/s | |
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Rodzaj | CMOS , Global shutter | |
| Liczba pikseli | 752 x 480 pixels | |
| Skala szarości | 256 | |
| Nagrywanie obrazu | w czasie rzeczywistym, sterowane programem lub wyzwalane zewnętrznie | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: Gotowy do pracy | |
| Elementy sterujące | 2 x przycisk | |
| Sygnalizacja LED | Trigger, Good, Bad, Teach, Diag1, Diag2, PWR | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 15%, PELV | |
| Prąd zasilania bez obciążenia | max. 250 mA | |
| Pobór mocy | 6 W. | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet | |
| Protokół | TCP / IP | |
| Szybkość transmisji | 100 MBit / s | |
| Długość kabla | max. 30 m | |
| Wejście | ||
| Napięcie wejściowe | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Numer / typ | 1 trigger input 1 teach input 2 input (IN1, IN2) |
|
| Prąd wejściowy | approx. 2 mA at 24 V DC | |
| Próg przełączania | niski: < 10 V, wysoki: > 15 V. | |
| Długość kabla | max. 30 m | |
| Wyjście | ||
| Numer / typ | Teach active, Good, Bad, Ready | |
| Rodzaj przełączania | PNP, zabezpieczone przed zwarciem / przeciążeniem | |
| Napięcie przełączania | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Prąd przełączania | max. 100 mA each output | |
| Długość kabla | max. 30 m | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na hałas | EN 61326-1 | |
| Emitowane zakłócenia | EN 61000-6-4 | |
| Stopień ochrony | EN 60529 | |
| Photobiological safety | Risk group 1 according to IEC 62471 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 45 ° C (32 ... 113 ° F) | |
| Temperatura przechowywania | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Wilgotność względna | 80 % , noncondensing | |
| Odporność na wstrząsy | < 50 g | |
| Odporność na wibrację | < 3 G , 11 ... 200 Hz | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 70 mm | |
| Wysokość obudowy | 70 mm | |
| Głębokość obudowy | 53.3 mm ± 0.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 8-stykowe, złącze M12x1, standardowe (zasilanie + IO), 5-stykowe, gniazdo M12x1, standardowe (IO), 4-stykowe, gniazdo M12x1, kodowanie D (LAN) |
|
| Materiał | ||
| Obudowa | PC / ABS | |
| Twarz optyczna | tworzywo pane | |
| Instalacja | 4 x gwint M6 | |
| Masa | około 160 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27310101 |
| ECLASS 12.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211711 |
