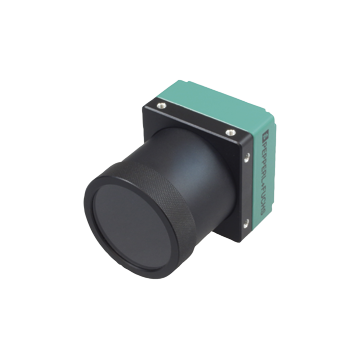

VOS2000-F226-C-S - 70114982
Uniwersalny czujnik wizyjny firmy Pepperl + Fuchs, 1280 x 960 pxi, rozpoznawanie kodów i tekstu, zaspis 32 zadań, intuicyjne oprogramowanie, EtherNEt IP, PROFINET
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vision Sensor VOS2000-F226-C-S
- Wide range of detection tools for flexible inspection tasks
- Combinable vision tools for feature detection, completeness checking, code reading, text recognition and object position checking
- 32 Jobs on-board can be saved
- Exchangeable lens (C-Mount)
- Easy integration with flexible programmable data output
| Opis produktu |
|---|
| Vision sensor for advanced object detection; Resolution: 1280 x 960 pixels; Light source: external illumination; Lens: C-mount connection |
| Ogólne specyfikacje | ||
|---|---|---|
| Źródło światła | Oświetlenie zewnętrzne | |
| Szczegóły zdjęcia | dependant of operating distance (see manual) | |
| Trigger mode | Free-running or triggered externally | |
| Głębia ostrości | ± 5 % of the operating distance | |
| Rozdzielczość | 1280 x 960 pixels | |
| Image sensor | 1/3" CMOS monochrom Global Shutter 3.75 µm pixel size |
|
| Parameterization/software | ||
| Przypisanie parametrów | Parameterization via PC user interface VCT Tool | |
| Procedura oceny | ||
| Positioning and Guidance | Based on Parts or product marks, up to four Locators to detect X,Y shift and rotation | |
| Identification and Verification | OCR, 1-D and 2-D codes | |
| Detection & Pattern Matching | Pixel-, contour- or edge count | |
| Measuring | Distance, angle, circle size (after calibration) | |
| Wskaźniki / środki operacyjne | ||
| LED 1 | Steady blue: sensor started, not set up Steady green: job loaded, ready for execution Flashing green: job loaded and being executed, capture in progress Steady red: sensor fault |
|
| LED 2 | Flashing blue: starting (duration approx. 20 seconds) Steady green: measurement successful (Pass) Steady blue: measurement borderline (Recycle) Steady red: measurement unsuccessful (Fail) |
|
| LED 3 | Steady blue: warm reset or restart Steady red/green/yellow: network activity |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 300 mA | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet | |
| Protokół | PROFINET IO TCP/IP EtherNet/IP |
|
| Szybkość transmisji | 100 MBit / s | |
| Interfejs 2 | ||
| Typ interfejsu | RS-232 , serial | |
| Szybkość transmisji | 115.2 kBit/s | |
| Wejście | ||
| Rodzaj wejścia | optically decoupled Inputs | |
| Napięcie wejściowe | Logic low (OFF): 0 ... 3 V Logic high (ON): 11 ... 30 V Switching threshold: 12 V |
|
| Wejście sterujące | Image capture trigger + 2 general purpose inputs 2 inputs can be used for job switching |
|
| Prąd wejściowy | 8 mA ( typical ) | |
| Internal protection circuit | 3 kΩ / 4000 V ( rms ) | |
| Opóźnienie przełączania | Switch-on time (ON): 20 µs Switch-off time (OFF): 10 µs Image capture trigger: 62 µs (until image capture is triggered) |
|
| Wyjście | ||
| Typ wyjścia | 3 general purpose outputs , freely programmable , optically decoupled | |
| Napięcie przełączania | max. 30 V. | |
| Prąd przełączania | max. 100 mA each output | |
| Opóźnienie przełączania | Switch-on time (ON): 150 µs Switch-off time (OFF): 50 µs |
|
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 61 mm | |
| Szerokość obudowy | 58 mm | |
| Wysokość obudowy | 57 mm | |
| Stopień ochrony | IP67 (with mounted lens protection cover) | |
| Podłączenie | 8-pin M12 socket A-coded ; 12-pin M12 socket | |
| Materiał | ||
| Obudowa | anodowane aluminium | |
| Instalacja | Uchwyt montażowy | |
| Masa | około 200 g | |
| Objective connection | C-mount connection for external lens with different focal lengths | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27310101 |
| ECLASS 12.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211711 |
