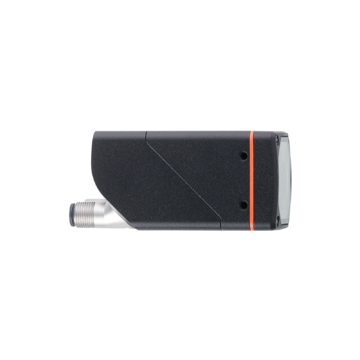

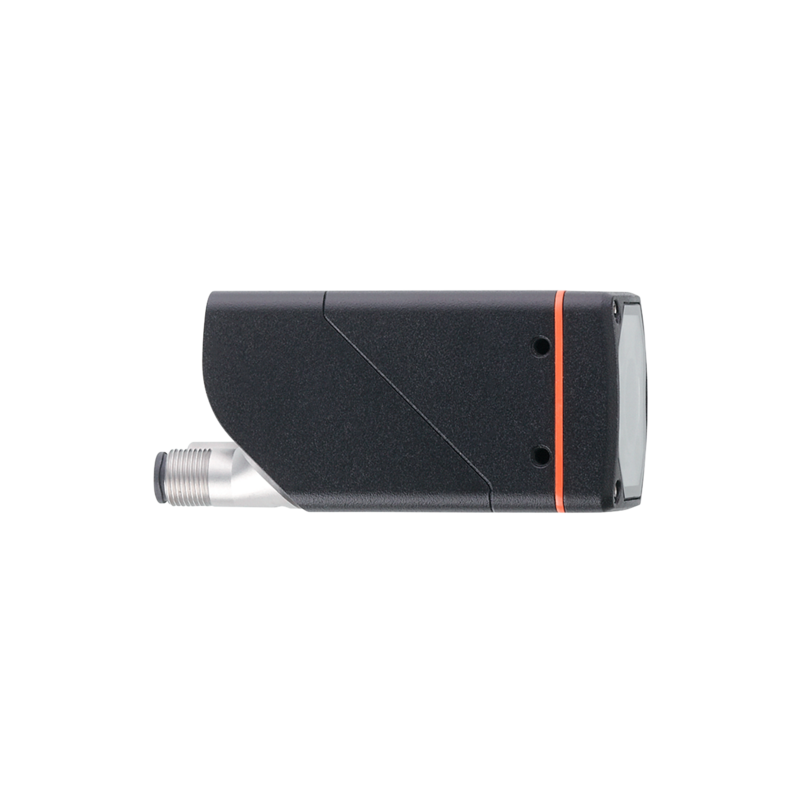

O2D500 - O2DCRDKG/E1/E2/EF/GM/TB/S/16
Czujnik do rozpoznawania obiektów, rozdzielczość obrazu 1280 x 960px, RGBW, Ethernet
Zapytaj o produkt:
O2D500 - O2DCRDKG/E1/E2/EF/GM/TB/S/16 1 429,00 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łączone sprawdzanie 2D konturów i powierzchni dla najlepszego zapewnienia jakości
- Złożone algorytmy pokonują nawet najbardziej wymagające zadania
- Oprogramowanie przyjazne dla użytkownika upraszcza definiowanie zadania sprawdzania wymagań
- Niezawodne działanie w zmieniających się warunkach oświetlenia
- Elektryczne ogniskowanie skupia się na szczegółach
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | RGBW | |
| Rozdzielczość obrazu [px] | 1280 x 960 | |
| Maks. częstotliwość odczytu [Hz] | 40 | |
| Aplikacja | ||
| Konstrukcja | Filtr polaryzacyjny | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 400; (24V DC; z przełączonymi wyjściami: < 900 mA) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | RGBW | |
| Długość fali [nm] | 625; 525; 453 | |
| Czujnik obrazu | matryca czarno/biała CMOS | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 3; Liczba wyjść binarnych: 5 | |
| Wejścia | ||
| Wyzwalanie | zewnętrzne; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; EtherNet/IP; wewnętrzne | |
| Liczba wejść binarnych | 3 | |
| Obwód wejść binarnych | 24 V PNP/NPN; (typ 3 (IEC 61131-2)) | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Liczba wyjść binarnych | 5; (konfigurowalne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Gwarantowany zasięg działania [mm] | > 85 | |
| Rozdzielczość obrazu [px] | 1280 x 960 | |
| Typ soczewki | standard | |
| Filtr polaryzacyjny: dostępny | tak | |
| Maks. częstotliwość odczytu [Hz] | 40 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Poprzez komputer PC z oprogramowaniem ifmVisionAssistant | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet | |
| Interfejsy - Ethernet | ||
| Liczba interfejsów Ethernet | 1 | |
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | |
| Protokół | TCP/IP; EtherNet/IP | |
| Ustawienia fabryczne | adres IP: 192.168.0.69 maska podsieci: 255.255.255.0 (Class C) adres IP bramki: 192.168.0.201 adres MAC: patrz tabliczka znamionowa |
|
| Typ użycia | nastawa parametru; Transmisja danych | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...50 | |
| Temperatura składowania [°C] | -40...70 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 4000 | |
| Ochrona | IP 65 | |
| Stopień zabrudzenia | 2 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN IEC 61000-6-4 radiacja poprzez interferencje | środowiska przemysłowe | |
| EN IEC 61000-6-2 odporność na zakłócenia | środowiska przemysłowe | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 | 50 g 11 ms / niepowtarzalne | |
| EN 60068-2-27 | 40 g 6 ms / powtarzalne | |
| Odporność na wibracje | ||
| EN 60068-2-6 | 2 g (10 ... 150 Hz) | |
| Bezpieczeństwo fotobiologiczne | grupa ryzyka 1; (EN 62471) | |
| Bezpieczeństwo elektryczne | ||
| EN IEC 61010-2-201 | zasilanie elektryczne tylko za pośrednictwem obwodów PELV | |
| Dane mechaniczne | ||
| Waga [g] | 620,1 | |
| Typ montażu | montaż śrubowy; (otwór M4 x 7mm) | |
| Wymiary [mm] | 45 x 45 x 86 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo malowane proszkowo; szybka przednia: Gorillaglas; okno LED: PC; przyciski: POM | |
| Materiał uszczelnienia | FKM | |
| Moment dokręcający [Nm] | 2,1 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 2 x LED, kolor zielony | |
| Funkcja | 2 x LED, kolor żółty | |
| Przycisk wielofunkcyjny | 2 x LED, kolor zielony/kolor żółty | |
| Elementy wykonawcze | ||
| 1 | Przycisk wielofunkcyjny | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Akcesoria montażowe Szybki ochronne |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Ethernet | ||
| Konektor: 1 x M12; kodowanie: D; Materiał obudowy: stal kwasoodporna; uszczelnienie: FKM | ||
| Połączenie elektryczne - zasilanie | ||
| Konektor: 1 x M12; kodowanie: A; Materiał obudowy: stal kwasoodporna | ||
