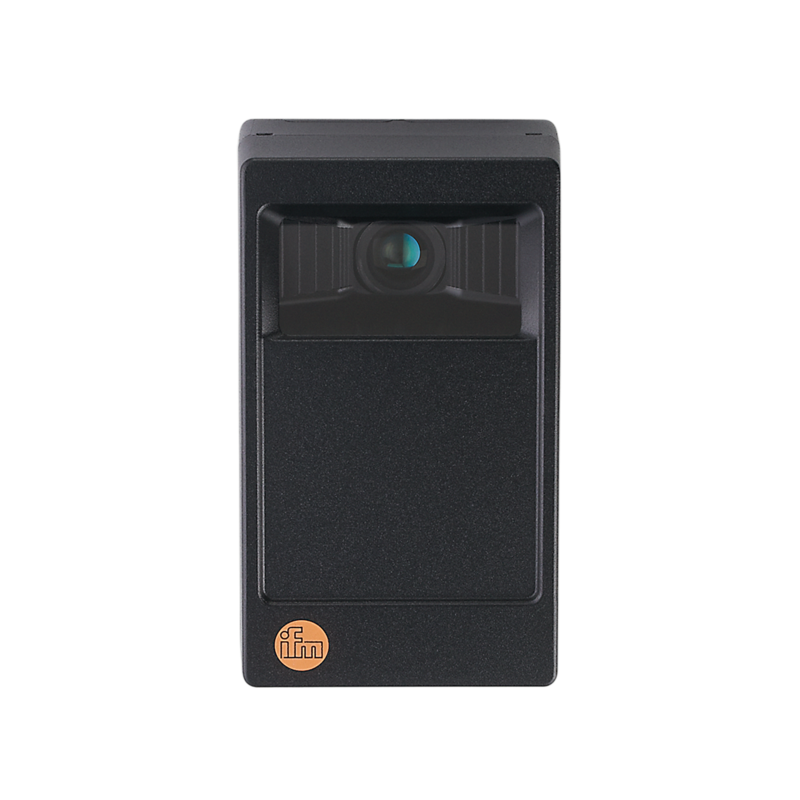

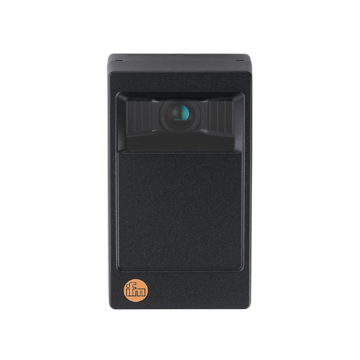

O3M151 - O3MXOOKG/CAN/E3/GM/70
Czujnik 3D sensor do zastosowań mobilnych, Rozdzielczość obrazu 3D 64 x 16 Pixel, Kąt widzenia 3D 70 x 23 st, DC, CAN, Ethernet, Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodna detekcja 3D scen i obiektów
- Odpowiednie do stosowania w maszynach mobilnych
- Niezawodny pomiar odległości dzięki pomiarowi czasu przelotu
- Niewielka i wytrzymała obudowa
- Bardzo długi zasięg do 35 m
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | podczerwień | |
| Rozdzielczość obrazu 3D [px] | 64 x 16 | |
| Kąt widzenia 3D [°] | 70 x 23 | |
| Częstotliwość wyzwalania 3D [Hz] | 25 / 33 / 50 | |
| Aplikacja | ||
| Aplikacja | wyjście danych obrazu 3D | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9...32 DC | |
| Pobór prądu [mA] | < 400 | |
| Moc pobierana [W] | 3,6 | |
| Klasa ochrony | III | |
| Rodzaj światła | podczerwień | |
| Czujnik obrazu | PMD 3D ToF-Chip | |
| Strefa działania | ||
| Rozdzielczość obrazu 3D [px] | 64 x 16 | |
| Kąt widzenia 3D [°] | 70 x 23 | |
| Częstotliwość wyzwalania 3D [Hz] | 25 / 33 / 50 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Poprzez komputer PC z oprogramowaniem ifmVisionAssistant | |
| Interfejsy | ||
| Interfejs komunikacyjny | CAN; Ethernet | |
| Liczba interfejsów CAN | 1 | |
| Liczba interfejsów Ethernet | 1 | |
| Notatka n/t interfejsów | Wyjście wstępnie przetworzonych danych przez interfejs CAN | |
| Interfejsy - CAN | ||
| Prędkość transmisji | 250 (125...1000) kBaud | |
| Protokół | CANopen; UDS | |
| Ustawienia fabryczne | Interfejs J1939: domyślnie adres urządzenia (ECU): 239 Interfejs UDS: 500 (125...1000) kBaud |
|
| Typ użycia | nastawa parametru; Transmisja danych | |
| Interfejsy - Ethernet | ||
| Protokół | UDP/IP | |
| Ustawienia fabryczne | adres IP: 192.168.1.1 maska podsieci: 255.255.255.0 docelowy adres IP: 255.255.255.255 port docelowy: 42000 |
|
| Typ użycia | Transmisja danych | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Uwaga dot. temperatury otoczenia | przy częstotliwości odświeżania 25 Hz | |
| Temperatura składowania [°C] | -40...105 | |
| Ochrona | IP 67; IP 69K; (z zamontowanymi przewodami lub zaślepkami) | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 120 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-4 | środowiska przemysłowe | |
| DIN EN 61000-6-2 | środowiska przemysłowe | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g / 6 ms Próba udarowa | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 10 g / 10...500 Hz Próba wibracyjna | |
| DIN EN 60068-2-64 | 10...2000 Hz szumy | |
| Bezpieczeństwo elektryczne | ||
| DIN EN 61010-2-201 | porażenie elektryczne / zasilanie elektryczne tylko za pośrednictwem obwodów PELV | |
| MTTF [lata] | 78 | |
| Dane mechaniczne | ||
| Waga [g] | 1087 | |
| Wymiary [mm] | 143 x 85 x 70,1 | |
| Materiał | obudowa: aluminium odlewane ciśnieniowo; dysk: szkło gorilla glass | |
| Akcesoria | ||
| Dostarczane elementy | Nakładka ochronna | |
| Uwagi | ||
| Uwagi | Do pracy czujnika wymagany jest oświeltacz. Do podłączenia czujnika i oświetlacza należy używać jedynie oryginalnych przewodów ifm. Wartości charakterystyczne dla danej funkcji można odnaleźć w załączonej dokumentacji. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - CAN | ||
| Konektor: 1 x M12; kodowanie: A | ||
| Połączenie elektryczne - Ethernet | ||
| Konektor: 1 x M12; kodowanie: D | ||
