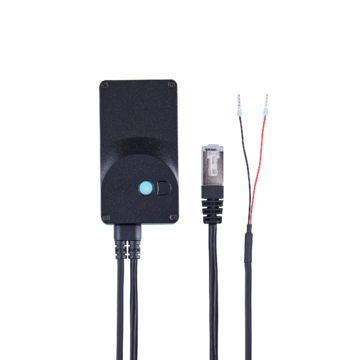

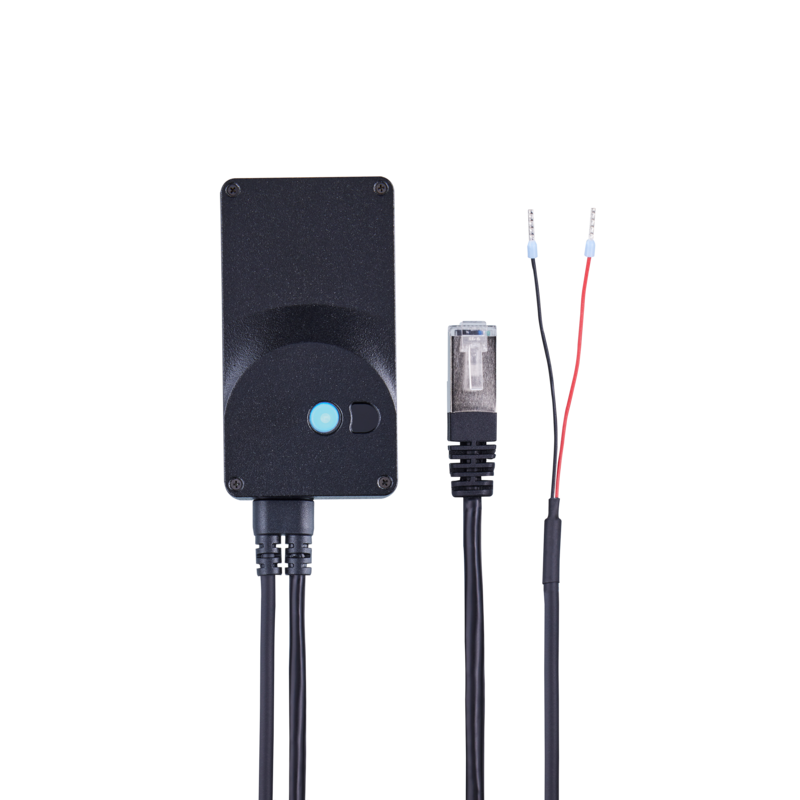

O3X130 - O3XIOOKG/E1/GM/S/60/ZS
Kamera 3D, rozdzielczość obrazu 3D: 224 x 172px, kąt widzenia 3D: 58 x 44, wymiary: 80 x 43,5 x 21mm, Ethernet
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | podczerwień | |
| Rozdzielczość obrazu 3D [px] | 224 x 172 | |
| Kąt widzenia 3D [°] | 58 x 44 | |
| Maks. częstotliwość odczytu [Hz] | 20 | |
| Aplikacja | ||
| Aplikacja | wyjście danych obrazu 3D | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | -15...20 | |
| Napięcie zasilania [V] | 24 DC | |
| Pobór prądu [mA] | < 170; (wartość średnia dla 24 VDC; prąd szczytowy impuls.: <350) | |
| Moc pobierana [W] | 4 | |
| Klasa ochrony | III | |
| Rodzaj światła | podczerwień | |
| Długość fali [nm] | 850 | |
| Czujnik obrazu | PMD 3D ToF-Chip | |
| Zintegrowane oświetlenie | tak; (podczerwień: 850 nm niewidzialne promieniowanie) | |
| Strefa działania | ||
| Gwarantowany zasięg działania [mm] | 50...3000 | |
| Uwaga dotycząca zasięgu działania | rozmiar obiektu: 200 x 200 mm współczynnik odbicia: 18 % |
|
| Rozdzielczość obrazu 3D [px] | 224 x 172 | |
| Kąt widzenia 3D [°] | 58 x 44 | |
| Maks. częstotliwość odczytu [Hz] | 20 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | < 30; (w zależności od ustawień, wielkości obiektu i współczynnika odbicia) | |
| Software / programowanie | ||
| Możliwości parametryzacji | z komputera PC za pomocą oprogramowania ifm Vision Assistant lub XML-RPC | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet | |
| Typ użycia | nastawa parametru; Transmisja danych | |
| Interfejsy - Ethernet | ||
| Liczba interfejsów Ethernet | 1 | |
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10; 100 | |
| Protokół | TCP/IP | |
| Ustawienia fabryczne | adres IP: 192.168.0.69 maska podsieci: 255.255.255.0 adres IP bramki: 192.168.0.201 |
|
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...40 | |
| Uwaga dot. temperatury otoczenia | Obudowa: < 45° C zobacz w instrukcji obsługi |
|
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 50 | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 8 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN IEC 61000-6-4 | radiacja poprzez interferencje / środowiska przemysłowe | |
| DIN EN IEC 61000-6-2 | odporność na zakłócenia / środowiska przemysłowe | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g / (11 ms) niepowtarzalne | |
| DIN EN 60068-2-27 | 40 g / (6 ms) powtarzalne | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 2 g / (10...150 Hz) | |
| DIN EN 60068-2-64 | 2,3 g RMS / (10...500 Hz) | |
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| IEC 60825-1:2014 | ||
| Bezpieczeństwo elektryczne | ||
| DIN EN IEC 61010-2-201 | zasilanie elektryczne tylko za pośrednictwem obwodów PELV | |
| Dane mechaniczne | ||
| Waga [g] | 240 | |
| Wymiary [mm] | 80 x 43,5 x 21 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo; osłona: obrabiane aluminium; szybka przednia Illu: PMMA; szybka przednia soczewka: szkło pławione | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Przewód: 1 m, PVC | ||
| Połączenie elektryczne - Złącze Ethernet RJ45 | ||
| RJ45_Steckverbinder | Konektor: 1 x RJ45 | |
