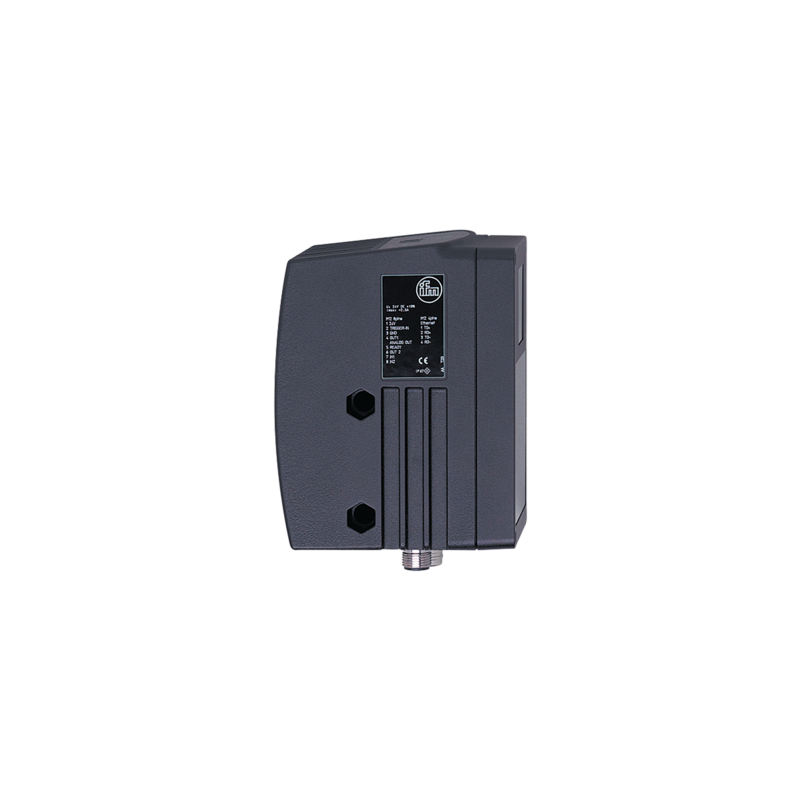

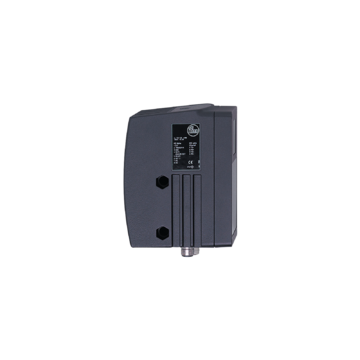

O3D201 - PMD 3D CAMERA
Kamera 3D, rozdzielczość obrazu 3D: 64 x 48px, kąt widzenia 3D: 40 x 30, wymiary: 123,5 x 75 x 95mm, Ethernet
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wizualna ocena odległości, poziomu lub objętości
- Niezawodny pomiar odległości dzięki pomiarowi czasu przelotu
- Oświetlenie, pomiar i ocena jednym urządzeniem
- Wyjście 3072 wartości odległości i wartości w skali szarości dla każdego pomiaru w celu szczegółowej oceny zastosowania
- Integracja dzięki intuicyjnemu oprogramowaniu do parametryzacji
| Cechy produktu | ||
|---|---|---|
| Rozdzielczość obrazu 3D [px] | 64 x 48 | |
| Kąt widzenia 3D [°] | 40 x 30 | |
| Maks. częstotliwość odczytu [Hz] | 20 | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | 10 | |
| Napięcie zasilania [V] | 24 DC | |
| Pobór prądu [mA] | prąd szczytowy impuls.: 3250; Wartość typowa: 960 | |
| Moc pobierana [W] | 16 | |
| Klasa ochrony | III | |
| Czujnik obrazu | PMD 3D ToF-Chip | |
| Zintegrowane oświetlenie | tak; (podczerwień: 850 nm niewidzialne promieniowanie LED klasa 1) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Wyzwalanie | 24 V PNP (IEC 61131-2 Typ 1) | |
| Liczba wejść binarnych | 2 | |
| Obwód wejść binarnych | 24 V PNP; (konfigurowalne; IEC 61131-2 Typ 1) | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Liczba wyjść binarnych | 2; (konfigurowalne) | |
| Funkcja wyjścia | 24 V PNP | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 300 | |
| Analogowe wyjście napięciowe [V] | 0...10 | |
| Min. rezystancja obciążenia [Ω] | 10000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Rozdzielczość obrazu 3D [px] | 64 x 48 | |
| Kąt widzenia 3D [°] | 40 x 30 | |
| Maks. częstotliwość odczytu [Hz] | 20 | |
| Software / programowanie | ||
| Możliwości parametryzacji | za pomocą 2 przycisków i 10-segmentowego wyświetlacza lub za pomocą komputera z odpowiednim oprogramowaniem | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet | |
| Interfejsy - Ethernet | ||
| Liczba interfejsów Ethernet | 1 | |
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10; 100 | |
| Ustawienia fabryczne | adres IP: 192.168.0.69 maska podsieci: 255.255.255.0 adres IP bramki: 192.168.0.201 adres MAC: patrz tabliczka znamionowa |
|
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...50 | |
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| MTTF [lata] | 55 | |
| Dane mechaniczne | ||
| Waga [g] | 1176 | |
| Wymiary [mm] | 123,5 x 75 x 95 | |
| Materiał | obudowa: aluminium odlewane ciśnieniowo; szybka przednia: PMMA; okno wyświetlacza: PC | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x LED, kolor żółty | |
| 4 x LED, kolor zielony | ||
| wyświetlacz 10-segmentowy, 4-cyfrowy | ||
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Ethernet | ||
| Konektor: 1 x M12; kodowanie: D | ||
| Połączenie elektryczne - Przyłącze procesowe | ||
| Konektor: 1 x M12; kodowanie: A | ||
