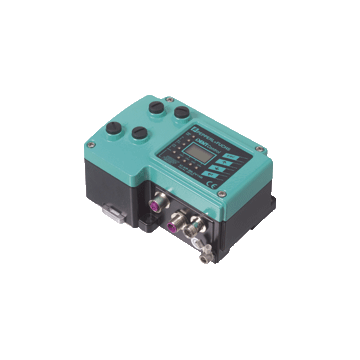

IC-KP-B6-2V15B - 200193
Jednostka interfejsu sterującego firmy Pepperl+Fuchs, interfejs sterujący IDENTControl Compact z interfejsem PROFIBUS DP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Control interface unit IC-KP-B6-2V15B
- Max. Możliwość podłączenia 4 głowic odczytu / zapisu
- Można podłączyć alternatywnie 2 głowice odczytu / zapisu i 2 czujniki wyzwalające
- Wyświetlacz LC z piorunem w tle
- Bezpośrednia obsługa za pomocą 4 klawiszy
- Wskaźnik LED komunikacji magistrali i głowic odczytu / zapisu
| Opis produktu |
|---|
| Jednostka interfejsu sterowania IDENTControl z interfejsem PROFIBUS DP |
| Ogólne specyfikacje | ||
|---|---|---|
| Liczba głowic do odczytu / zapisu | max. 4 alternatywne 2 głowice odczytu / zapisu i 2 czujniki wyzwalające |
|
| Numer pliku UL | E87056 | |
| MTBF | 100 a (Operation at +40 °C) | |
| Wskaźniki / środki operacyjne | ||
| Diody LED 1, 2, 3, 4 | Wskaźnik stanu głowic do odczytu / zapisu zielony: polecenie przy głowicy do odczytu / zapisu aktywne żółty: około 1 sekundy, jeśli polecenie zostało pomyślnie wykonane |
|
| LED PWR / ERR | zielony: zasilanie włączone czerwony: błąd sprzętu |
|
| LED UL | zielony: zasilanie interfejsu zgodnego / OK | |
| Błąd magistrali LED | czerwony: błąd magistrali | |
| Wymiana danych LED | zielony: slave jest w stanie „Data Exchange” | |
| LED DPV1 | Żółty: nieużywany | |
| Wyświetlacz LC | dwuliniowy wyświetlacz wielofunkcyjny z 12 znakami w wierszu konfiguracja interfejsu sterowania i wyświetlanie podłączonych głowic odczytu / zapisu jako dodatkowych piktogramów; łatwy i bezpośredni wybór poleceń operacyjnych i adresowania |
|
| Przycisk | 4 klawisze: ESC, góra, dół i powrót | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 20 ... 30 V DC, PELV | |
| Sinusoida | ≤ 10% przy 30 V DC | |
| Zużycie prądu | ≤ 2 A włącznie. Głowice do odczytu / zapisu | |
| Pobór mocy | 3,5 W Bez głowic odczytu / zapisu | |
| Izolacja galwaniczna | podstawowa izolacja zgodna z DIN EN 50178, znamionowe napięcie izolacji 50 V eff | |
| Interfejs | ||
| Fizyczny | RS-485 | |
| Protokół | PROFIBUS DP zgodny z EN 50170 | |
| Szybkość transmisji | 9,6; 19,2; 93,75; 187,5; 500; 1500 kBit / s 3; 6; Samosynchronizacja 12 Mbit / s |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61326-1 | |
| RoHS | ||
| Dyrektywa 2011/65 / UE (RoHS) | IEC/EN 63000 | |
| Standardowa zgodność | ||
| Stopień ochrony | IEC 60529 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -30 ... 80 ° C (-22 ... 176 ° F) | |
| Warunki klimatyczne | wilgotność powietrza maks. 96% Odporny na mgłę solną zgodnie z EN 60068-2-52 |
|
| Odporność na wstrząsy i uderzenia | Oscylacja (sinusoidalny): 5 g, 10 - 1000 Hz zgodnie z EN 60068-2-6 Wstrząs (półsinusoidalny): 30 g, 11 ms zgodnie z EN 60068-2-27 |
|
| Specyfikacja mechaniczna | ||
| Długość obudowy | 148 mm | |
| Szerokość obudowy | 105 mm | |
| Wysokość obudowy | 73 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Głowice odczytu / zapisu: ekranowane, 4-stykowe, złącze M12 Zasilanie: złącze M12 Uziemienie: śruba uziemienia M6 PROFIBUS: 2x złącze M12, kodowanie B |
|
| Materiał | ||
| Obudowa | aluminium malowane proszkowo | |
| Instalacja | zatrzaskiwany na standardowej szynie 35 mm lub śruba mocująca | |
| Masa | około 1000 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280401 |
| ECLASS 12.0 | 27280401 |
| ECLASS 11.0 | 27280401 |
| ECLASS 10.0.1 | 27280401 |
| ECLASS 9.0 | 27280401 |
| ECLASS 8.0 | 27280401 |
| ECLASS 5.1 | 27280401 |
| ETIM 9.0 | EC002998 |
| ETIM 8.0 | EC002998 |
| ETIM 7.0 | EC002998 |
| ETIM 6.0 | EC002998 |
| ETIM 5.0 | EC002998 |
| UNSPSC 12.1 | 43211710 |
