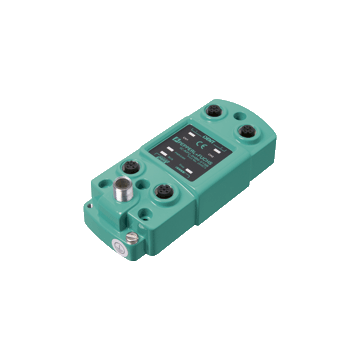

IC-KP2-2HB6-V15B - 200875

Jednostka interfejsu sterującego firmy Pepperl+Fuchs, interfejs sterujący IDENTControl Compact z interfejsem PROFIBUS DP

IC-KP2-2HB6-V15B - 200875

5 655,00 zł

6 955,65 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Control interface unit IC-KP2-2HB6-V15B
  • Wskaźnik LED komunikacji magistrali i głowic odczytu / zapisu
  • Max. Można podłączyć 2 głowice odczytu / zapisu
  • Alternatywnie można podłączyć 1 głowicę odczytu / zapisu i 1 czujnik wyzwalający

Opis produktu
Interfejs sterowania IDENTControl Compact z interfejsem do PROFIBUS DP
Ogólne specyfikacje
Liczba głowic do odczytu / zapisu max. 2
alternatywnie 1 głowica odczytu / zapisu i 1 czujnik wyzwalający
Numer pliku UL E87056
Wskaźniki / środki operacyjne
LED BUS zielony: Slave jest w stanie „Wymiana danych”
czerwony: Błąd magistrali
Diag LED Brak funkcji
Diody LED 1, 2 Wskaźnik stanu głowic do odczytu / zapisu
zielony: polecenie przy głowicy do odczytu / zapisu aktywne
żółty: około 1 sekundy, jeśli polecenie zostało pomyślnie wykonane
Diody CH1, CH2 zielony: wykryto głowicę odczytu
czerwony: błąd konfiguracji
LED PWR / ERR zielony: zasilanie włączone
czerwony: błąd sprzętu
Przełącznik obrotowy Ustawienie adresu 00 ... 7E, FF (szesnastkowy)
Adres magistrali (wysoki ciąg): 0 ... 7, F
Adres magistrali (niski ciąg): 0 ... F
Specyfikacje elektryczne
Znamionowe napięcie robocze 20 ... 30 V DC, PELV
Sinusoida ≤ 10% przy 30 V DC
Zużycie prądu ≤ 4 A łącznie z głowicami odczytu / zapisu
Pobór mocy 2 W Bez głowic odczytu / zapisu
Izolacja galwaniczna podstawowa izolacja zgodna z DIN EN 50178, znamionowe napięcie izolacji 50 V eff
Interfejs 1
Typ interfejsu PROFIBUS
Fizyczny RS-485
Protokół PROFIBUS DP zgodny z EN 50170
Szybkość transmisji 9,6; 19,2; 93,75; 187,5; 500; 1500 kBit / s
3; 6; Samosynchronizacja 12 Mbit / s
Interfejs 2
Typ interfejsu Interfejs diagnostyczny
Fizyczny RS 232
Protokół ASCII
Szybkość transmisji 38,4 kBit / s
Zgodność z dyrektywą
Zgodność elektromagnetyczna
Dyrektywa 2014/30 / UE EN 61000-6-2, EN 61000-6-4
RoHS
Dyrektywa 2011/65 / UE (RoHS) IEC/EN 63000
Standardowa zgodność
Stopień ochrony IEC 60529
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Warunki klimatyczne wilgotność powietrza maks. 96%
Odporny na mgłę solną zgodnie z EN 60068-2-52
Odporność na wstrząsy i uderzenia Oscylacja (sinusoidalny): 5 g, 10 - 1000 Hz zgodnie z EN 60068-2-6
Wstrząs (półsinusoidalny): 30 g, 11 ms zgodnie z EN 60068-2-27
Specyfikacja mechaniczna
Długość obudowy 137 mm
Szerokość obudowy 62 mm
Wysokość obudowy 42 mm
Stopień ochrony IP67
Podłączenie Głowice do odczytu / zapisu: ekranowane, 4-stykowe, złącze M12
Zasilanie: złącze M12
Uziemienie: śruba uziemienia M4
Diagnostyczne RS 232: złącze M12
PROFIBUS: złącze M12, kodowanie B
Materiał
Obudowa aluminium malowane proszkowo
Instalacja mocowanie śrubowe
Masa około 300 g
System Classcode
ECLASS 13.0 27280401
ECLASS 12.0 27280401
ECLASS 11.0 27280401
ECLASS 10.0.1 27280401
ECLASS 9.0 27280401
ECLASS 8.0 27280401
ECLASS 5.1 27280401
ETIM 9.0 EC002998
ETIM 8.0 EC002998
ETIM 7.0 EC002998
ETIM 6.0 EC002998
ETIM 5.0 EC002998
UNSPSC 12.1 43211710
