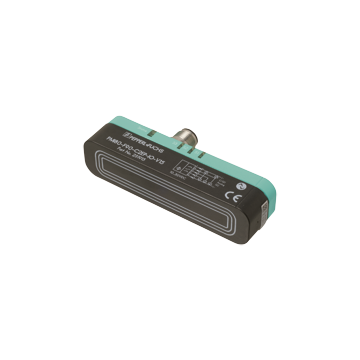

PMI80-F90-IU2EP-IO-V15 - 315193
Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 80 mm, odległość 0,5 … 3 mm, wyjście 4 ... 20 mA lub 0 ... 10 V + 2 x Push-Pull, IO-Link, podłączenie M12-5pin, zasilanie 12 - 30 VDC, IP67/IP69K, dokł.0,8 mm, powt. 0,1 mm, rozdz. 50 µm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive positioning system PMI80-F90-IU2EP-IO-V15
- Parametryzacja i diagnoza przez IO-Link
- Zakres pomiarowy 0 ... 80 mm
- Parametryzowalny zakres pomiarowy
- Wyjście analogowe prądowe lub napięciowe, programowalne
- 2 wyjścia push-pull
- Punkty przełączania programowalne przez IO-Link
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja elementu przełączającego | Wyjście napięciowe prądowe lub analogowe, programowalne 2 wyjścia przełączające, programowalne |
|
| Odległość obiektu | 0,5 ... 3 mm, zalecane: 1,5 mm | |
| Zakres pomiaru | 0 ... 80 mm | |
| Zakres liniowości | 1 ... 79 mm | |
| Nominalne oceny | ||
| Napięcie robocze | 12 ... 30 V DC (13 ... 30 V przy parametryzacji napięcia analogowego) |
|
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Błąd liniowości | w zakresie pomiarowym: ± 0,8 mm w zakresie liniowości: ± 0,4 mm |
|
| Powtórz dokładność | ± 0,1 mm | |
| Rozdzielczość | 50 µm | |
| Dryft temperaturowy | ± 0,5 mm (-25 ° C ... 70 ° C) | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wskaźnik napięcia roboczego | LED zielony | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 311 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED S1 | stan przełączania Przełączanie wyjścia 1 | |
| LED S2 | stan przełączania Przełączanie wyjścia 2 | |
| LED S3 | Element tłumiący w skonfigurowanym analogowym zakresie pomiarowym | |
| STAN LED | Wskaźnik stanu LED, zielony / czerwony (Zasilanie, komunikacja / błąd, brak elementu tłumiącego) | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = Pin 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Inteligentny czujnik | |
| Identyfikator urzadzenia | 0x200303 (2097923) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Zakres wartości | 0000h ... 6400h | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Wprowadzanie danych procesowych: 16 bitów Wyjście danych procesowych: brak |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 2 wyjścia push-pull (można sparametryzować), odporne na zwarcie, zabezpieczenie przed odwrotną polaryzacją, odporne na przepięcia | |
| Prąd pracy | ≤ 100 mA / Output | |
| Przełączanie okna | ± 1 mm | |
| Przełączanie histerezy | 0,2 mm | |
| Spadek napięcia | ≤ 3 V. | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Wyjście analogowe | ||
| Typ wyjścia | 1 wyjście prądowe: 4 ... 20 mA lub 1 wyjście napięciowe: 0 ... 10 V, programowalne | |
| Rezystor obciążenia | prąd wyjściowy: ≤ 400 Ω napięcie wyjściowe: ? 1000 Ω |
|
| Zabezpieczenie przed zwarciem | napięcie wyjściowe: ograniczenie prądu | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012, EN 60947-5-7:2003, EN61131-9:2013, IEC 60947-5-7:2003, IEC 61131-9:2013 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie morskie | DNVGL TAA00001V2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP67 / IP69K | |
| Materiał | ||
| Obudowa | PBT, stal nierdzewna 1.4571, mosiądz, niklowany | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Masa | 83 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
