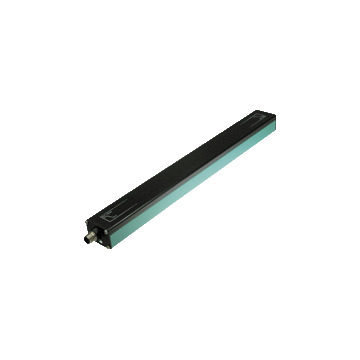

PMI360-F110-IU-V1 - 191141
Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 360 mm, odległość detalu max. 6 mm, wyjście 4 … 20 mA lub 0 … 10V, podłączenie konektor M12-4pin, zasilanie 18 - 30 VDC, IP65, dokł. 0,4 mm, powt. 0,2 mm, rozdz. 360 µm
2 357,10 zł
2 899,23 zł z podatkiem VAT
Wysyłka w ciągu 3 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive positioning system PMI360-F110-IU-V1
- Wyjście analogowe 0 V ... 10 V / 4 mA ... 20 mA
- Zakres pomiarowy 0 ... 360 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja elementu przełączającego | analog, current lub voltage output | |
| Odległość obiektu | max. 6 mm | |
| Zakres pomiaru | 0 ... 360 mm | |
| Nominalne oceny | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Błąd liniowości | ± 0,4 mm | |
| Powtórz dokładność | ± 0,2 mm | |
| Rozdzielczość | 360 µm | |
| Dryft temperaturowy | ± 0,5 mm (-25 ° C ... 70 ° C) | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wskaźnik napięcia roboczego | LED zielony | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 241 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wyjście analogowe | ||
| Typ wyjścia | 1 wyjście prądowe: 4 ... 20 mA 1 wyjście napięciowe: 0 ... 10 V. |
|
| Rezystor obciążenia | prąd wyjściowy: ≤ 400 Ω napięcie wyjściowe: ? 1000 Ω |
|
| Zabezpieczenie przed zwarciem | napięcie wyjściowe: pulsujące | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 4-stykowe złącze M12 x 1 | |
| Długość obudowy L | 400 mm | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | PA 6 / AL | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Uwaga | Dane dotyczące dokładności odnoszą się tylko do odległości od wykrywanego obiektu wynoszącej 1 ... 6 mm. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
