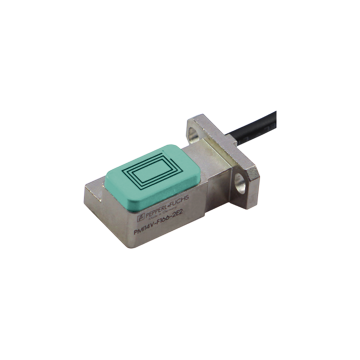

PMI15V-F166-EP-IO - 70105595
Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 15 mm, odległość detalu 0,5 … 2 mm, wyjście Push-Pull, IO-Link, podłączenie przewód 2 m, zasilanie 18 - 30 VDC, IP65, dokł. 0,3 mm, powt. 0,05 mm, rozdz. 10 µm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive positioning system PMI15V-F166-EP-IO
- IO-Link interface for service and process data
- Measuring range 0 ... 15 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja elementu przełączającego | Wyjście push-pull (4 w 1) | |
| Odległość obiektu | 0,5 ... 2 mm | |
| Zakres pomiaru | 0 ... 15 mm | |
| Nominalne oceny | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Błąd liniowości | ± 0.3 mm (for 1 mm object distance) |
|
| Powtórz dokładność | ± 0,05 mm | |
| Rozdzielczość | 10 µm | |
| Dryft temperaturowy | ± 0.4 mm in the range 0.5 mm ... 14.5 mm (for 1 mm object distance) |
|
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 830 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = Pin 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identification and Diagnosis - I&D Smart Sensor - SSP 0 Smart Sensor - SSP 3.1 |
|
| Process data | Input 4 byte - Measurement value 16 bit - Scale 8 bit - Signal quality indicator 2 bit - Switching signal 1 1 bit - Switching signal 2 1 bit |
|
| Vendor ID | 1 (0x0001) | |
| Identyfikator urzadzenia | 2098433 (0x200501) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 3 ms | |
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | Class A Class B |
|
| Przełączanie wyjścia | ||
| Typ wyjścia | 1 Push-pull (4 in 1) output , short-circuit protected , reverse polarity protected , overvoltage protected , programmable | |
| Prąd pracy | ≤ 100 mA / Output | |
| Przełączanie histerezy | 3-step, adjustable 0.4 ... 1 mm | |
| Spadek napięcia | ≤ 3 V. | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012, EN 60947-5-7:2003 | |
| Communication interface | IEC 61131-9 / IO-Link V1.1.3 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | Zinc diecast, nickel-plated, cover , PBT | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Kabel | ||
| Średnica kabla | 4.8 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PUR | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,25 mm 2 | |
| Tarcza | tak | |
| Długość | 2 m | |
| Masa | 95 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
