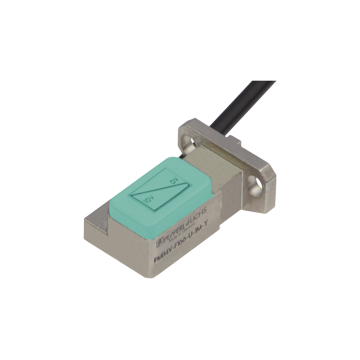

PMI14V-F166-U - 238619
Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 14 mm, odległość detalu 0,5 … 2 mm, wyjście 0 … 10 V, podłączenie przewód 2 m, zasilanie 18 - 30 VDC, IP65, dokł. 0,3 mm, powt. 0,05 mm, rozdz. 33 µm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive positioning system PMI14V-F166-U
- Wyjście analogowe 0 ... 10 V.
- Zakres pomiarowy 0 ... 14 mm
- Skalowany zakres pomiarowy programowalny za pomocą kabla
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja elementu przełączającego | Wyjście napięcia analogowego | |
| Odległość obiektu | 0,5 ... 2 mm | |
| Zakres pomiaru | 0 ... 14 mm | |
| Nominalne oceny | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Błąd liniowości | ± 0.3 mm | |
| Powtórz dokładność | ± 0,05 mm | |
| Rozdzielczość | 33 µm | |
| Dryft temperaturowy | ± 0,3 mm (przy odległości docelowej 0,5 mm) | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 830 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wyjście analogowe | ||
| Typ wyjścia | 1 wyjście napięciowe: 0 ... 10 V. | |
| Rezystor obciążenia | ? 1000 Ω | |
| Zabezpieczenie przed zwarciem | obecny limit | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007, EN 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 70 ° C (14 ... 158 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5 x 0,14 mm 2 , ekranowany kabel PUR 2 m | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | Zinc diecast, nickel-plated, cover , PBT | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Kabel | ||
| Średnica kabla | 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Masa | 95 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
