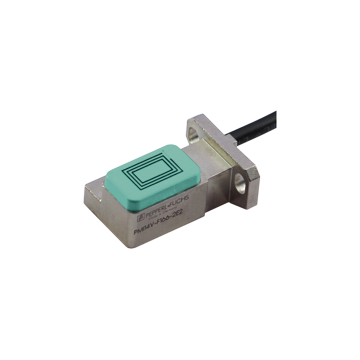

PMI14V-F166-2E2-1M-V15 - 263348

Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 14 mm, odległość detalu 0,5 … 2 mm, wyjście 2 x PNP, podłączenie przewód 1 m z gniazdem M12-5pin, zasilanie 18 - 30 VDC, IP65, dokł. 0,3 mm, powt. 0,05 mm, rozdz. 33 µm

PMI14V-F166-2E2-1M-V15 - 263348

1 239,00 zł

1 523,97 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Inductive positioning system PMI14V-F166-2E2-1M-V15
  • Zakres pomiarowy 0 ... 14 mm
  • 2 programowalne wyjścia przełączające

Ogólne specyfikacje
Funkcja elementu przełączającego PNP Podwójny NO
Odległość obiektu 0,5 ... 2 mm
Zakres pomiaru 0 ... 14 mm
Nominalne oceny
Napięcie robocze 18 ... 30 V DC
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Spadek napięcia ≤ 3 V.
Błąd liniowości ± 0.3 mm
Powtórz dokładność ± 0,05 mm
Rozdzielczość 33 µm
Dryft temperaturowy ± 0,3 mm (przy odległości docelowej 0,5 mm)
Prąd zasilania bez obciążenia ≤ 20 mA
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 880 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Przełączanie wyjścia
Typ wyjścia PNP (2 kanały)
Prąd pracy na kanał 50 mA, Łącznie max. 80 mA
Przełączanie okna programowalna pozycja, szerokość 2 mm
Przełączanie histerezy 0,4 mm
Zabezpieczenie przed zwarciem pulsowanie
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN 60947-5-2:2007, IEC 60947-5-2:2007 EN 60947-5-7:2003
Warunki otoczenia
Temperatura otoczenia -10 ... 70 ° C (14 ... 158 ° F)
Temperatura przechowywania -20 ... 70 ° C (-4 ... 158 ° F)
Specyfikacja mechaniczna
Stopień ochrony IP65
Materiał
Obudowa Zinc diecast, nickel-plated, cover , PBT
Cel stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2)
Złącze
Gwintowanie M12 x 1
Moment dokręcający 0.6 Nm
Liczba pinów 5
Kabel
Średnica kabla 4.8 mm ± 0.2 mm
Promień gięcia > 10 x średnica przewodu
Materiał PUR , screened
Kolor czarny
Liczba rdzeni 5
Core cross section 0,14 mm 2
Długość 1 m
Masa 76 g
System Classcode
ECLASS 13.0 27274004
ECLASS 12.0 27274004
ECLASS 11.0 27270702
ECLASS 10.0.1 27270702
ECLASS 9.0 27270702
ECLASS 8.0 27270702
ECLASS 5.1 27270702
ETIM 9.0 EC001852
ETIM 8.0 EC001852
ETIM 7.0 EC001852
ETIM 6.0 EC001852
ETIM 5.0 EC001852
UNSPSC 12.1 39121550
