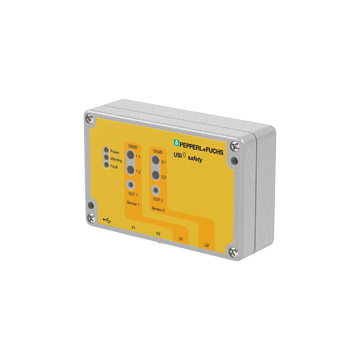

USI-F262-2E5-V19-S2D3 - 70131322
Jednostka analizująca przeznaczona wyłącznie do ultradźwiękowego systemu czujników USi-safety firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry USi-safety evaluation unit USI-F262-2E5-V19-S2D3
- Categorie 3 PL d (EN ISO 13849) for each ultrasonic transducer without redundancy
- Możliwa instalacja wielu urządzeń, bez wzajemnych zakłóceń (bez przesłuchów)
- Wyjścia bezpieczeństwa OSSD
- Adjustable sound cone
- Kompensacja temperatury
- Parameterization, commissioning and reporting via USi-safety parameterization software
| Opis produktu |
|---|
| Evaluation unit exclusively for the ultrasonic sensor system USi-safety |
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | USi-safety evaluation unit | |
| Zasięg wykrywania | 1 ... 250 cm typ. 200 cm |
|
| Zakres regulacji | 1 ... 250 cm | |
| Martwe pasmo | 1 cm | |
| Rozmiar obiektu | typ. Ř 1 cm | |
| Częstotliwość przetwornika | typ. 103 kHz | |
| Rozdzielczość | 1 cm | |
| Prędkość docelowa | axial (max.): typ. 2 m/s (up to 2.5 m/s) | |
| Powtórz dokładność | ± 0 cm | |
| Histereza | typ. 0 cm (0 up to SP1/10) | |
| Wpływ temperatury | automatic or manual temperature compensation available , without temperature compensation: 0.17 %/K |
|
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom wydajności (PL) | PL d | |
| Kategoria | Cat. 3 | |
| Czas reakcji | typ. 100 ms ( 99 ... 660 ms ) | |
| Czas naprawy | typ. 990 ms ( 330 ... 3300 ms ) | |
| MTTF d | 316 a | |
| Pokrycie diagnostyczne (DC) | 87 % | |
| Specyfikacje elektryczne | ||
| Zabezpienie | 2 A , slow | |
| Napięcie robocze | 21 ... 28 V DC typ. 24 V DC |
|
| Prąd zasilania bez obciążenia | ≤ 150 mA | |
| Pobór mocy | max. 3.6 W | |
| Interfejs | ||
| Typ interfejsu | USB 2.0 | |
| Wejścia | ||
| Rodzaj wejścia | 2 inputs for ultrasonic transducers 1 input for temperature sensor |
|
| Wyjście 1 | ||
| Typ wyjścia | safety output OSSD Normally closed, Power FET PNP OSSD 1.1 and OSSD 1.2 |
|
| Napięcie przełączania | max. UB | |
| Prąd przełączania | 150 mA per output | |
| Wyjście 2 | ||
| Typ wyjścia | safety output OSSD Normally closed, Power FET PNP OSSD 2.1 and OSSD 2.2 |
|
| Prąd przełączania | 150 mA per output | |
| Wyjście 3 | ||
| Typ wyjścia | Normally open/normally closed switchable, Power FET PNP signal output OUT1 |
|
| Napięcie przełączania | max. UB | |
| Prąd przełączania | 150 mA | |
| Output 4 | ||
| Typ wyjścia | Normally open/normally closed switchable, Power FET PNP signal output OUT2 |
|
| Napięcie przełączania | max. UB | |
| Prąd przełączania | 150 mA | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | IEC 60947-5-2, IEC 60204-1, EN ISO 13849, IEC 61326-3-1:2007, IEC/CISPR 11 group 1, class A | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 50 ° C (-22 ... 122 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Connector plug | |
| Stopień ochrony | IP65 | |
| Podłączenie | for power supply and outputs: connector plug M12, 8-pin, connection line max. 30 m for temperature sensor: socket M8, 6-pin for ultrasonic transducer: for each socket M8, 3-pin for parameterization: socket Mini USB |
|
| Materiał | ||
| Obudowa | odlew aluminiowy | |
| Masa | 450 g | |
| Ustawienia fabryczne | ||
| Ustawienia domyślne | Sprawdź w instrukcji obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
