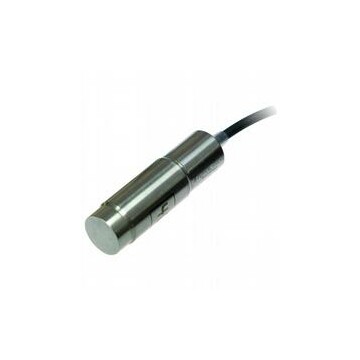

UMC3000-30H-I-5M-FA - 217779
Czujnik ultradźwiękowy w wykonaniu higienicznym Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=200-3000 mm, wyjście 4...20mA, zasilanie 10-30 VDC, przewód 5m, IP68/IP69K, korpus stal nierdzewna
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
24
Producent
PEPPERL+FUCHS
Opisy produktu
| Podstawowe parametry | ||
|---|---|---|
| Zakres pomiarowy | 200 ... 3000 mm | |
| Ustawialny zakres | 240 ... 3000 mm | |
| Strefa niewykrywania | 0 ... 200 mm | |
| Obiekt dla którego określano strefy pomiarowe | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 100 kHz | |
| Czas odpowiedzi | ≤ 200 ms | |
| Wskaźnik zadziałania | ||
| zielony LED | Wskaźniki operacyjne | |
| żółty LED | obiekt w zakresie pomiarowym | |
| czerwony LED | błąd | |
| Parametry elektryczne | ||
| Napięcie zasilania | 10 ... 30 V DC | |
| Konsumpcja bez obciążenia | ≤ 50 mA | |
| Wejście / Wyjście | ||
| Wejście / Typ wyjścia | 1 połączenie synchronizacyjne, dwukierunkowe | |
| poziom "0" | 0 ... 1 V | |
| poziom "1" | 4 V ... UB | |
| Impedancja wejścia | > 12 k? | |
| Zakres prądu roboczego | < 12 mA | |
| Długość impulsu | ≥ 200 µs | |
| Interwał impulsu | ≥ 2 ms | |
| Częstotliwość synchronizacji | ||
| Częstotliwość pracy | ≤ 20 Hz | |
| Praca multipleksowa | ≤ 20/n Hz, n = ilość czujników n ≤ 10 (ustawienie fabryczne: 5 ) | |
| Wejście | ||
| Typ wejścia | 1 wejście programowalne | |
| Level (ustawiony limit 1) | 0 ... 1 V | |
| Level (ustawiony limit 2) | 3 V ... UB | |
| Impedancja wejścia | > 12 k? | |
| Długość impulsu | 2 ... 5 s | |
| Wyjście | ||
| Typ wyjścia | 1 wyjście analogowe 4 ... 20 mA | |
| Rozdzielczość | Zakres ustawialny[mm]/3200, jakkolwiek ≥ 0.4 mm | |
| Odchylenie krzywej charakterystyki | ≤ 0.2 % od pełnego zakresu | |
| Powtarzalność | ≤ 0.1 % od pełnego zakresu | |
| Impedancja obciążenia | ≤ 500 ? przy UB ≥ 14V ≤ 300 ? przy UB < 14V |
|
| Dryft temperaturowy | ≤ 1.5 % od pełnego zakresu | |
| Aprobaty i certyfikaty | ||
| CCC approval | CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V | |
| EHEDG | Type EL Class I AUX | |
| ECOLAB | tak | |
| Warunki środowiskowe | ||
| Temperatura otoczenia | -25 ... 60 °C (-13 ... 140 °F) | |
| Temperatura składowania | -40 ... 85 °C (-40 ... 185 °F) | |
| Specyfikacja mechaniczna | ||
| Podłączenie elektryczne | przewód PUR , 5 m , z zatwierdzeniem FDA | |
| Max. średnica przewodów | 5 x 0.5 mm2 | |
| Stopień ochrony | IP68 / IP69K | |
| Materiał | ||
| Obudowa | stal nierdzewna 1.4404 / AISI 316L Osłona LED: VMQ Elastosil LR 3003/Shore 50 A |
|
| Materiał aktywnej membrany | Stal nierdzewna 1.4435 / AISI 316L | |
| Ciężar | 425 g | |
