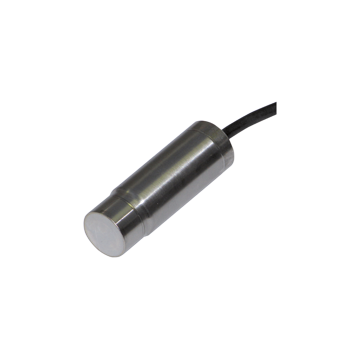

UMB800-18H40-E5-2M - 70128221
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=70-800 mm, 1 x PNP/ NO lub NC, zasilanie 10-30 VDC, przewód 2 m, temp. pracy -25 … +85 st.C, IP68/IP69K, pełny korpus ze stali nierdzewnej
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UMB800-18H40-E5-2M
- Przód przetwornika i obudowa wykonane w całości ze stali nierdzewnej
- Stopień ochrony IP68 / IP69K
- Wersja krótka: 55 mm
- Program wejściowy
- Kompensacja temperatury
- Mounting bracket MH-18H-01 included in delivery
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 70 ... 800 mm | |
| Zakres regulacji | 90 ... 800 mm | |
| Martwe pasmo | 0 ... 70 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 170 kHz | |
| Opóźnienie odpowiedzi | około 100 ms | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Wejście | ||
| Rodzaj wejścia | 1 wejście programu odległość robocza 1: -U B ... +1 V, odległość robocza 2: +6 V ... + U B impedancja wejściowa: > Impuls programowy 4,7 kΩ: ? 1 s |
|
| Wyjście | ||
| Typ wyjścia | 1 wyjście przełączające E5, PNP NO / NC, programowalne | |
| Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 3 V. | |
| Powtórz dokładność | ± 0,5% pełnej skali | |
| Częstotliwość przełączania | ≤ 4 Hz | |
| Histereza zakresu | 1% ustawionej odległości roboczej | |
| Wpływ temperatury | ± 1,5% pełnej skali | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PUR, 2 m, na bazie polieteru | |
| Core cross section | 4 x 0,19 mm 2 | |
| Średnica obudowy | 18 mm | |
| Stopień ochrony | IP68 / IP69K | |
| Materiał | ||
| Obudowa | Stainless steel 1.4404 / AISI 316L | |
| Przetwornik | Stal nierdzewna 1.4435 / AISI 316L | |
| Pieczęć | Cable seal : TPU , Elastollan 1185 A10 | |
| Masa | 90 g | |
| Ustawienia fabryczne | ||
| Wyjście | Switch point A1: 90 mm Switch point A2: 800 mm Output mode: Window mode Output logic: normally open |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
