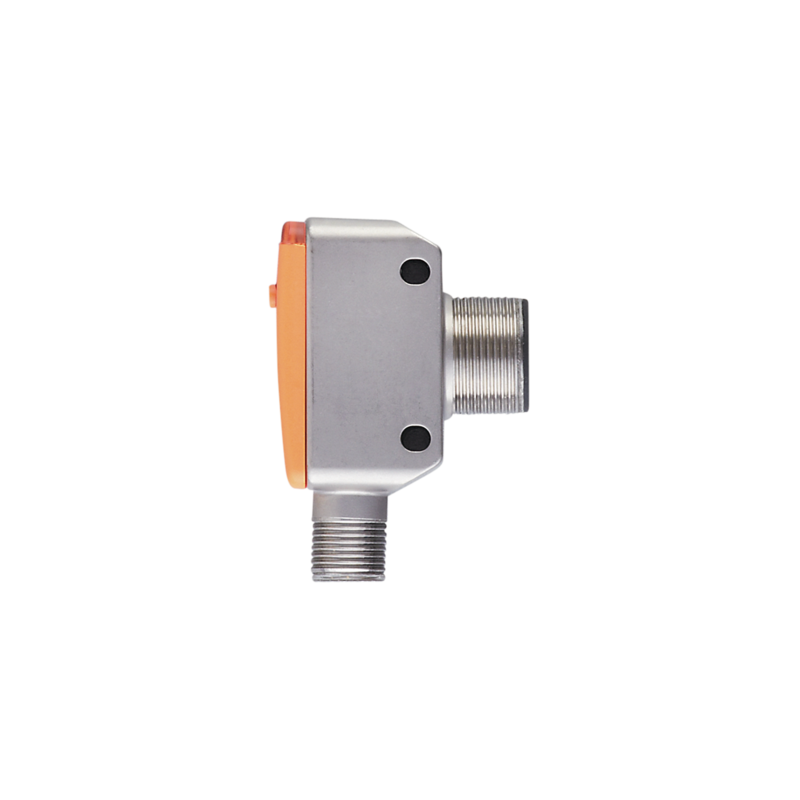

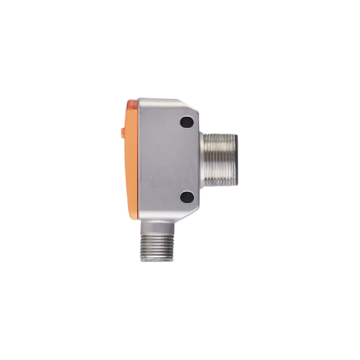

UGT586 - UGQ00300F1KG/US
Czujnik ultradźwiękowy firmy IFM, obudowa kostkowa zgwintem M18, sn=40...300 mm, zasilanie 10-30 VDC, NPN/NO lub NC (parametryzowalna), 4...20 mA
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała prostokątna obudowa metalowa z bocznym gwintem M18
- Wyjątkowo niewielka konstrukcja do stosowania w ograniczonej przestrzeni
- Z programowalnym wyjściem przełączającym i skalowalnym wyjściem analogowym
- Bezdotykowe wykrywanie niezależnie od barwy, przezroczystości czy cech powierzchni obiektu
- Intuicyjne ustawianie zasięgu wykrywania przyciskiem
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna + 1x wyjście prądowe) | |
| Strefa działania [mm] | 40...300; (Obiekt: 100 x 100 mm) | |
| Obudowa | prostopadłościan z gwintem M18 | |
| Wymiary [mm] | 53 x 20 x 37,7 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 35 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 0,3 | |
| Częstotliwość nośna [kHz] | 300 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Wykonanie elektryczne | NPN | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna + 1x wyjście prądowe) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 8 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 40...300; (Obiekt: 100 x 100 mm) | |
| Strefa martwa [mm] | 40 | |
| Kąt apertury [°] | 15; (±2) | |
| Histereza zakresu detekcji [mm] | < 1 | |
| Maks. odchylenie czujnik / obiekt 90° [°] [°] | ± 4 | |
| Dokładność / odchylenie | ||
| Kompensacja temperatury | tak | |
| Histereza [%] | < 1 | |
| Dryft punktu przełączania [%] | -5...5 | |
| Błąd nieliniowości wyjścia analogowego [%] | ≤ 1 | |
| Powtarzalność | 1 % | |
| Rozdzielczość [mm] | 2 | |
| Uwaga | Wskazane wartości są osiągane po czasie rozgrzewania min. 20 minut | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 450; (wyjście analogowe) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...70 | |
| Temperatura składowania [°C] | -30...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa A | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | (10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| MTTF [lata] | 191 | |
| Dopuszczenie UL | ||
| Ta | -20...70 °C | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 98,5 | |
| Obudowa | prostopadłościan z gwintem M18 | |
| Wymiary [mm] | 53 x 20 x 37,7 | |
| Opis gwintu | M18 x 1 | |
| Materiał | 1.4542 (17-4 PH / 630); PBT; PA; Epoksydowo-ceramiczna | |
| Moment dokręcający [Nm] | 50 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| echo | 1 x LED, kolor zielony | |
| Funkcja uczenia | tak | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 1, stal kwasoodporna | |
| Uwagi | ||
| Uwagi | Napięcie eksplatacji "supply class 2" zgodnie z cULus | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
