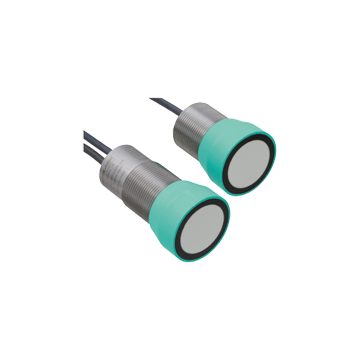

UDC-30GS-3EP1-IO-0,2M-V19 - 70120102-100002
System ultradźwiękowy do niezawodnego wykrywania nakładających się arkuszy zasięg 50 ... 150 mm, optymalna odległość 80 mm, obudowa M30, zasialnie 18 ... 30 V DC, typ wyjścia: 3 wyjścia uniwersalne Push-Pull, IO-Link
Zapytaj o produkt:
UDC-30GS-3EP1-IO-0,2M-V19 - 70120102-100002 2 721,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Double sheet sensor UDC-30GS-3EP1-IO-0,2M-V19
- System ultradźwiękowy do niezawodnego wykrywania braku, jednego lub dwóch zachodzących na siebie materiałów arkuszowych
- Niewrażliwy na druk, kolory i błyszczące powierzchnie
- Możliwy montaż czujnika prostopadle lub pod kątem względem płaszczyzny blachy
- Zintegrowana pomoc wyrównania
- IO-Link Interface for process data, parameterization and diagnosis
- Opcje synchronizacji
- Nie wymaga TEACH-IN
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 150 mm, optymalna odległość: 80 mm | |
| Częstotliwość przetwornika | około 85 kHz | |
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 300000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | indication: single sheet detected flashing (1 Hz) - standby mode flashing with short break (1 Hz) - IO-Link mode |
|
| LED żółty | indication: no sheet detected (Air) | |
| Czerwona dioda LED | indication: double sheet detected flashing: device error |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Pobór mocy | ≤ 1500 mW | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identification and Diagnosis - I&D | |
| Process data | Input: 16 Bit - measurement value 8 Bit - selected threshold set 2 Bit - switching signals 3 Bit Output: 8 Bit - threshold set 2 Bit - disable transducer 1 Bit |
|
| Vendor ID | 1 (0x0001) | |
| Identyfikator urzadzenia | 3148291 (0x300A03) | |
| Szybkość transmisji | COM1 (4.8 kbits/s) | |
| Min. czas cyklu | 22.4 ms | |
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | Class A (use adapter cable listed in accesories) Class B (use 3-pole adapter or 3-wire cable) |
|
| Input/Output 1 | ||
| Przeznaczenie | SYNC | |
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 2.5 V ... UB | |
| Impedancja wejściowa | > 22 kΩ | |
| Znamionowy prąd wyjściowy | źródło prądu < 2,5 mA | |
| Długość impulsu | 0.4 ... 6 ms with external control, low active | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 140 Hz | |
| Operacja multipleksowania | ≤ 140 Hz /n, n = number of sensors , n ≤ 10 | |
| Input/Output 2 | ||
| Przeznaczenie | IN2/FEEDBACK | |
| Rodzaj wejścia / wyjścia | input or output programmable via IO-Link : input for selection of a threshold set (factory default) output as feedback output |
|
| Rodzaj wejścia | digital input | |
| Sygnał | 0-level: 0 ... + 1V 1-level: +UB - 1 V ... +UB |
|
| Impedancja wejściowa | ? 60 kΩ | |
| Długość impulsu | ? 100 ms | |
| Typ wyjścia | PNP | |
| Znamionowy prąd roboczy | 8 mA | |
| Spadek napięcia | < 3 V. | |
| Fusing | reverse polarity protected , overload and short-circuit protected | |
| Wejście | ||
| Przeznaczenie | IN1/TEACH | |
| Rodzaj wejścia | 0-level: 0 ... + 1V 1-level: +UB - 1 V ... +UB |
|
| Długość impulsu | ? 100 ms | |
| Impedancja | ? 60 kΩ | |
| Wyjście | ||
| Przeznaczenie | OUT 1 ... 3 | |
| Numer | 3 | |
| Output function | OUT 1: single sheet detected OUT 2: double sheet detected OUT 3: no sheet detected (air) |
|
| Typ wyjścia | Push-pull (4 in 1) output , NC contact ( programmable ) | |
| Znamionowy prąd roboczy | 100 mA na wyjściu | |
| Spadek napięcia | ≤ 3 V. | |
| Opóźnienie włączenia | 30 ms (programmable) | |
| Opóźnienie wyłączenia | 30 ms (programmable) | |
| Rozszerzenie impulsu | can be activated (100 ms or IO-Link cycle time) | |
| Zabezpienie | reverse polarity protected , overload and short-circuit resistant | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, IEC 61131-9 / IO-Link V1.1.3 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 60 ° C (32 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Długość obudowy | ||
| Ultrasonic transmitter | 56 mm | |
| Ultrasonic receiver | 78 mm | |
| Średnica obudowy | ||
| Ultrasonic transmitter | 30 mm | |
| Ultrasonic receiver | 30 mm | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | Stainless steel 1.4305/AISI 303, polyamide plastic parts | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Złącze | ||
| Gwintowanie | M12 x 1 | |
| Liczba pinów | 8 | |
| Kabel | ||
| Średnica kabla | 4,3 mm | |
| Promień gięcia | 5 x diameter , fixed | |
| Materiał | PUR | |
| Kolor | czarny | |
| Długość | approx. 200 mm | |
| Masa | 300g | |
| Moment dokręcania, śruby mocujące | max. 30 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272801 |
| ECLASS 12.0 | 27272801 |
| ECLASS 11.0 | 27272801 |
