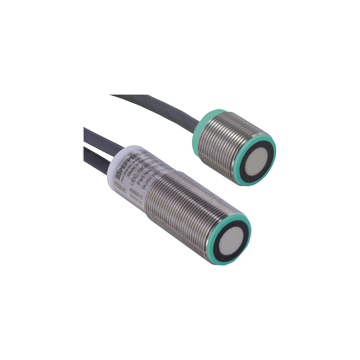

UDB-18GS-2E3-0,2M-V15 - 70120101-100003
System ultradźwiękowy do niezawodnego wykrywania nakładających się arkuszy, możliwość prostopadle lub pod kątem do płaszczyzny arkusza, zasięg 20 ... 60 mm, optymalna 45 mm, obudowa M18,zasialnie 18 ... 30 V DC , PNP / NC, przewód 0,2 m z gniazdem M12
Zapytaj o produkt:
UDB-18GS-2E3-0,2M-V15 - 70120101-100003 1 718,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Double sheet sensor UDB-18GS-2E3-0,2M-V15
- System ultradźwiękowy do niezawodnego wykrywania braku, jednego lub dwóch zachodzących na siebie materiałów arkuszowych
- Niewrażliwy na druk, kolory i błyszczące powierzchnie
- Możliwy montaż czujnika prostopadle lub pod kątem względem płaszczyzny blachy
- Simplified commissioning
- Zintegrowana pomoc wyrównania
- Nie wymaga TEACH-IN
- Krótka wersja
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 60 mm, optymalna odległość: 45 mm | |
| Częstotliwość przetwornika | około 255 kHz | |
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 300000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | wskazanie: wykryto pojedynczy arkusz | |
| LED żółty | indication: no sheet detected (Air) | |
| Czerwona dioda LED | indication: double sheet detected flashing: device error |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Pobór mocy | ≤ 550 mW | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wejście | ||
| Rodzaj wejścia | Funkcja wejście 0-poziom: -U B ... -U B + 1V 1-poziom: + U B </ sub > - 1 V ... + U B |
|
| Długość impulsu | ? 100 ms | |
| Impedancja | ? 60 kΩ | |
| Wyjście | ||
| Przeznaczenie | OUT 1, 2 | |
| Numer | 2 | |
| Output function | OUT 1: single sheet detected OUT 2: double sheet detected |
|
| Typ wyjścia | switching output: PNP , NC contact | |
| Znamionowy prąd roboczy | 100 mA na wyjściu | |
| Spadek napięcia | ≤ 3 V. | |
| Opóźnienie włączenia | 15 ms | |
| Opóźnienie wyłączenia | 15 ms | |
| Zabezpienie | reverse polarity protected , overload and short-circuit resistant | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 60 ° C (32 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Długość obudowy | ||
| Ultrasonic transmitter | 21 mm | |
| Ultrasonic receiver | 52 mm | |
| Średnica obudowy | ||
| Ultrasonic transmitter | 18 mm | |
| Ultrasonic receiver | 18 mm | |
| Stopień ochrony | IP54 | |
| Materiał | ||
| Obudowa | Stainless steel 1.4305/AISI 303, polyamide plastic parts | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Złącze | ||
| Gwintowanie | M12 x 1 | |
| Liczba pinów | 5 | |
| Kabel | ||
| Średnica kabla | 4,3 mm | |
| Promień gięcia | 5 x diameter , fixed | |
| Materiał | PUR | |
| Kolor | czarny | |
| Długość | approx. 200 mm | |
| Masa | 75 g | |
| Moment dokręcania, śruby mocujące | max. 20 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272801 |
| ECLASS 12.0 | 27272801 |
| ECLASS 11.0 | 27272801 |
| ECLASS 10.0.1 | 27272801 |
| ECLASS 9.0 | 27272801 |
| ECLASS 8.0 | 27272801 |
| ECLASS 5.1 | 27272801 |
| ETIM 9.0 | EC001847 |
| ETIM 8.0 | EC001847 |
| ETIM 7.0 | EC001847 |
| ETIM 6.0 | EC001847 |
| ETIM 5.0 | EC001847 |
| UNSPSC 12.1 | 41111960 |
