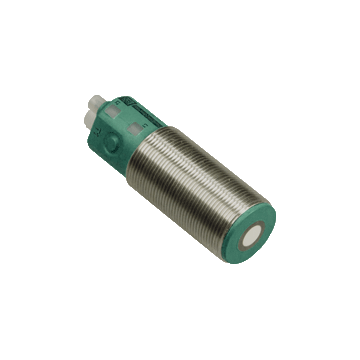

UC500-30GM-2EP-IO-V15 - 191242
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=30-500 mm, 2 x PNP/NPN NO lub NC, zasilanie 10-30 VDC, konektor M12, IP67, L=93 mm, odpowiedź = 11Hz, synchronizacja, wybór szerokości wiązki, kompensacja temperatury
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC500-30GM-2EP-IO-V15
- IO-Link interface for service and process data
- Programowalny przez DTM z PACTWARE
- 2 programowalne wyjścia przełączające
- Wybieralna szerokość płata dźwiękowego
- Opcje synchronizacji
- Kompensacja temperatury
Opis produktu |
---|
System pojedynczej głowicy |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 30 ... 500 mm | |
Zakres regulacji | 50 ... 500 mm | |
Martwe pasmo | 0 ... 30 mm | |
Standardowa tarcza celownicza | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 380 kHz | |
Opóźnienie odpowiedzi | minimum: 25 ms ustawienie fabryczne: 45 ms |
|
Pamięć | ||
Pamięć nieulotna | EEPROM | |
Pisz cykle | 100000 | |
Wskaźniki / środki operacyjne | ||
LED zielony | stałe: Włączanie i miganie: tryb gotowości lub komunikacja IO link | |
LED żółty 1 | solid: Obiekt w zakresie oceny miganie: funkcja uczenia, obiekt wykryty |
|
LED żółty 2 | solid: Obiekt w zakresie oceny miganie: funkcja uczenia, obiekt wykryty |
|
Czerwona dioda LED | świeci na czerwono: Błąd czerwony, miga: funkcja programu, obiekt nie został wykryty |
|
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
Prąd zasilania bez obciążenia | ≤ 60 mA | |
Pobór mocy | ≤ 1 W. | |
Opóźnienie czasowe przed dostępnością | ≤ 100 ms | |
Interfejs | ||
Typ interfejsu | IO-Link | |
Protokół | IO-Link V1.0 | |
Szybkość transmisji | Acykliczny: typowy 240 bitów / s | |
Czas cyklu | min. 13,2 ms | |
Tryb | COM2 (38.4 kBit/s) | |
Szerokość danych procesowych | 16 bitów | |
Obsługa trybu SIO | tak | |
Wejście wyjście | ||
Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
0 Level | 0 ... 1 V | |
Poziom 1 | 4 V ... UB | |
Impedancja wejściowa | > 12 kΩ | |
Znamionowy prąd wyjściowy | < 12 mA | |
Długość impulsu | 0.5 ... 300 ms (level 1) | |
Interwał impulsów | ? 14 ms (level 0) | |
Częstotliwość synchronizacji | ||
Działanie w trybie wspólnym | ≤ 70 Hz | |
Operacja multipleksowania | ≤ 90 Hz / n, n = liczba czujników, n ≤ 10, (ustawienie fabryczne: n = 5) | |
Wyjście | ||
Typ wyjścia | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
Spadek napięcia | ≤ 2,5 V. | |
Powtórz dokładność | ≤ 0,1% pełnej skali | |
Częstotliwość przełączania | ≤ 11 Hz | |
Histereza zakresu | 1% skorygowanego zakresu roboczego (ustawienia domyślne), programowalne | |
Wpływ temperatury | ≤ 1,5% wartości pełnej skali (z kompensacją temperatury) ≤ 0,2% / K (bez kompensacji temperatury) |
|
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
Średnica obudowy | 30 mm | |
Stopień ochrony | IP67 | |
Materiał | ||
Obudowa | Stal nierdzewna 1.4305 / AISI 303, TPU, poliamidy | |
Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
Masa | 66 g | |
Ustawienia fabryczne | ||
Wyjście 1 | near switch point: 50 mm far switch point: 500 mm output function: Window mode output behavior: NO contact |
|
Wyjście 2 | near switch point: 100 mm far switch point: 250 mm output function: Window mode output behavior: NO contact |
|
Szerokość wiązki | szeroki |
System | Classcode |
---|---|
ECLASS 13.0 | 27272803 |
ECLASS 12.0 | 27272803 |
ECLASS 11.0 | 27272803 |
ECLASS 10.0.1 | 27272803 |
ECLASS 9.0 | 27272803 |
ECLASS 8.0 | 27272803 |
ECLASS 5.1 | 27272803 |
ETIM 9.0 | EC001849 |
ETIM 8.0 | EC001849 |
ETIM 7.0 | EC001849 |
ETIM 6.0 | EC001849 |
ETIM 5.0 | EC001849 |
UNSPSC 12.1 | 41111960 |
