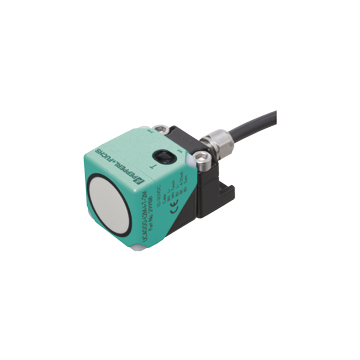

UC4000-L2M-U-T-2M - 299141
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, obudowa kostkowa 40x40x65 mm, sn=200-4000 mm, 0 - 10 V, zasilanie 10-30 VDC, przewód 2 m, IP67, odpowiedź = 5Hz, synchronizacja, wybór szerokości wiązki, kompensacja temperatury, -40 ... 70 °C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC4000-L2M-U-T-2M
- Rozszerzony zakres temperatur
- Połączenie kablowe
- Wytrzymała metalowa podstawa
- Głowica czujnika dwukierunkowa i obrotowa
- Wskaźniki funkcji widoczne ze wszystkich kierunków
- Wybieralna szerokość płata dźwiękowego
- Programowalny
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 200 ... 4000 mm | |
| Zakres regulacji | 240 ... 4000 mm | |
| Martwe pasmo | 0 ... 200 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 85 kHz | |
| Nominalne oceny | ||
| Opóźnienie odpowiedzi | minimum: 110 ms factory setting: 615 ms |
|
| Opóźnienie czasowe przed dostępnością | ≤ 1600 ms | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Wyświetlacz operacyjny | |
| LED żółty | obiekt w zakresie oceny | |
| Czerwona dioda LED | błąd | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Interfejs | ||
| Typ interfejsu | Interfejs szeregowy (wymagany adapter do programowania) 9600 BPS, bez parzystości, 8 bitów danych, 1 bit stopu |
|
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 4 V ... UB | |
| Impedancja wejściowa | > 12 kΩ | |
| Znamionowy prąd wyjściowy | < 12 mA | |
| Długość impulsu | 0.5 ... 300 ms (level 1) | |
| Interwał impulsów | ? 62,5 ms (poziom 0) | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 16 Hz | |
| Operacja multipleksowania | ≤ 17 Hz / n, n = liczba czujników, n ≤ 10, (ustawienie fabryczne: n = 5) | |
| Wejście | ||
| Rodzaj wejścia | 1 wejście programu | |
| Poziom (limit oceny 1) | 0 ... 1 V | |
| Poziom (limit oceny 2) | 4 V ... UB | |
| Impedancja wejściowa | > 12 kΩ | |
| Długość impulsu | 2 ... 10 s | |
| Wyjście | ||
| Typ wyjścia | 1 analogowe wyjście 0 ... 10 V. | |
| Rozdzielczość | zakres oceny [mm] / 4000, ale ? 0,4 mm | |
| Odchylenie krzywej charakterystycznej | ≤ 0,2% pełnej skali | |
| Powtórz dokładność | ≤ 0,1% pełnej skali | |
| Impedancja obciążenia | ? 500 omów | |
| Wpływ temperatury | ≤ 1,5% pełnej skali | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel, 5 pinów | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | PA-GF35 | |
| Kabel | PUR | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Kabel | ||
| Średnica płaszcza | 7.25 mm | |
| Promień gięcia | > 37.3 mm , stały, > 74.7 mm , ruchomy | |
| Core cross section | 5 x 0,82 mm 2 | |
| Długość | 2 m | |
| Masa | 355 g | |
| Ustawienia fabryczne | ||
| Wyjście | bliski limit: 240 mm daleki limit: 4000 mm Tryb wyjściowy: rosnąca rampa |
|
| Szerokość wiązki | szeroki | |
| Procedura oceny | zachowanie dolnoprzepustowe | |
| Informacje ogólne | ||
| Dodatkowa informacja | Przełącz ustawienia zewnętrznego adaptera do programowania: „obciążenie wyjściowe”: rozwijane „logika wyjściowa”: noninv |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
