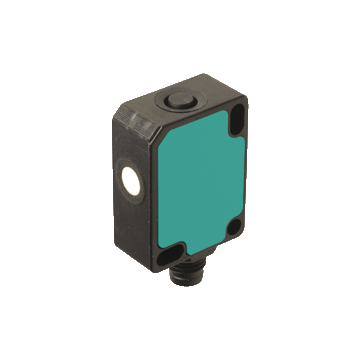

UC400-F77-EP-IO-V31 - 261243
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, obudowa kostkowa 32x12x20 mm, sn=40-400 mm, Push-Pull / NO lub NC, IO-Link, zasilanie 10-30 VDC, konektor M8, IP67, synchronizacja, wybór szerokości wiązki, kompensacja temperatury
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC400-F77-EP-IO-V31
- IO-Link interface for service and process data
- Programowalny przez DTM z PACTWARE
- Ciągła wartość odległości za pośrednictwem danych procesowych IO-Link
- Wybieralna szerokość płata dźwiękowego
- Opcje synchronizacji
- Kompensacja temperatury
- Wyjście push-pull
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 30 ... 400 mm | |
| Zakres regulacji | 40 ... 400 mm | |
| Martwe pasmo | 0 ... 30 mm | |
| Standardowa tarcza celownicza | 20 mm x 20 mm | |
| Częstotliwość przetwornika | około 310 kHz | |
| Opóźnienie odpowiedzi | minimum: 10 ms ustawienie fabryczne: 37 ms |
|
| Czas cyklu czujnika | ? 10 ms (ustawienie fabryczne); programowalny do 60 s |
|
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 300000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | stałe: zasilanie włączone flashowanie: tryb gotowości lub komunikacja IO-Link |
|
| LED żółty | bryła: obiekt w zakresie oceny miganie: programowanie punktu przełączenia, obiekt wykryty |
|
| Czerwona dioda LED | stały: błąd miganie: programowanie punktu przełączenia, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Pobór mocy | ≤ 400 mW | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = Pin 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Inteligentny czujnik | |
| Identyfikator urzadzenia | 0x300301 (3146497) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | 16 bitów | |
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 2.5 V ... UB | |
| Impedancja wejściowa | > 22 kΩ | |
| Znamionowy prąd wyjściowy | źródło prądu < 2,5 mA | |
| Długość impulsu | ? 1 ms z zewnętrznym sterowaniem, niski aktywny | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 109 Hz | |
| Operacja multipleksowania | ≤ 109 Hz / n , n = ilość czujników , n ≤ 10 , | |
| Wyjście | ||
| Typ wyjścia | Wyjście 1 push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Znamionowy prąd roboczy | 100 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 2,5 V. | |
| Powtórz dokładność | ≤ ± 0,1% pełnej skali | |
| Częstotliwość przełączania | ustawienie fabryczne: programowalny maks. 16 Hz 35 Hz | |
| Histereza zakresu | 1% skorygowanego zakresu roboczego (ustawienia domyślne), programowalny, min. 1 mm | |
| Wpływ temperatury | ≤ ± 0.75 % of the end value (with temperature compensation), from 10 minutes after switching on the sensor ; 0.17 %/K (without temperature compensation) | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, IEC 61131-9:2013 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M8 x 1, 4 piny | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | 9 g | |
| Moment dokręcania, śruby mocujące | max. 0,2 Nm | |
| Ustawienia fabryczne | ||
| Wyjście | bliski punkt przełączania: 40 mm daleki punkt przełączania: 400 mm Tryb wyjścia: Tryb okna Logika wyjścia: normalnie otwarty |
|
| Szerokość wiązki | szeroki | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
