UC2000-30GM-IUR2-V15-Y305942 - 305942

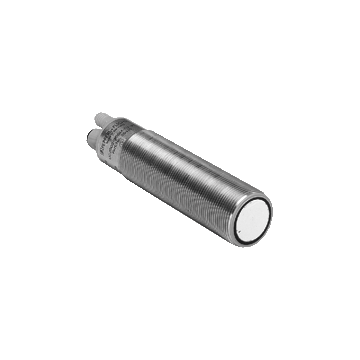

Czujnik ultradźwiękowy firmy Pepperl+Fuchs

UC2000-30GM-IUR2-V15-Y305942 - 305942

Dodaj do porównania Usuń z porównania

2 547,00 zł

3 132,81 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Ultrasonic sensor UC2000-30GM-IUR2-V15-Y305942
  • Interfejs parametryzacji do specyficznej dla aplikacji regulacji ustawienia czujnika za pomocą programu serwisowego ULTRA 3000
  • Analogowy prąd i napięcie wyjściowe
  • Opcje synchronizacji
  • Regulowana moc akustyczna i czułość
  • Kompensacja temperatury
  • Customer-specific configuration

Opis produktu
System pojedynczej głowicy
Ogólne specyfikacje
Zasięg wykrywania 80 ... 2000 mm
Zakres regulacji 120 ... 2000 mm
Martwe pasmo 0 ... 80 mm
Standardowa tarcza celownicza 100 mm x 100 mm
Częstotliwość przetwornika około 180 kHz
Opóźnienie odpowiedzi Minimum 65 ms
ustawienie fabryczne 195 ms
Wskaźniki / środki operacyjne
LED zielony stałe: Power-on
flashowanie: Wykryto obiekt funkcji trybu lub programu
LED żółty 1 bryła: obiekt w zakresie oceny
miganie: funkcja programu
LED żółty 2 stały: obiekt w zasięgu wykrywania
miganie: funkcja programu
Czerwona dioda LED stałe: temperatura / wtyczka programu nie podłączona
miga: błąd lub obiekt funkcji programu nie został wykryty
Złącze temperatury / TEACH-IN Kompensacja temperatury, programowanie zakresu oceny, ustawienie funkcji wyjścia
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, tętnienie 10% SS
Pobór mocy ≤ 900 mW
Interfejs
Typ interfejsu RS 232, 9600 Bit / s, bez parzystości, 8 bitów danych, 1 bit stopu
Wejście wyjście
Synchronizacja dwukierunkowy
poziom 0 -U B ... + 1 V
poziom 1: +4 V ... + U B
wejście impedancja: > 12 KOhm
impuls synchronizacji: ? 100 µs, okres interpolacji synchronizacji: ? 2 ms
Częstotliwość synchronizacji
Działanie w trybie wspólnym max. 30 Hz
Operacja multipleksowania ≤ 30 Hz / n , n = ilość czujników , n ≤ 5 ,
Wyjście
Typ wyjścia 1 prąd wyjściowy 4 ... 20 mA
1 napięcie wyjściowe 0 ... 10 V.
Opóźnienie włączenia < 150 ms
Rozdzielczość zakres oceny [mm] / 4000, ale ? 0,35 mm
Odchylenie krzywej charakterystycznej ≤ 0,2% pełnej skali
Powtórz dokładność ≤ 0,1% pełnej skali
Impedancja obciążenia prąd wyjściowy: ≤ 500 Ohm
napięcie wyjściowe: ? 1000 Ohm
Wpływ temperatury ≤ 2% wartości pełnej skali (z kompensacją temperatury)
≤ 0,2% / K (bez kompensacji temperatury)
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003
Aprobaty i certyfikaty
Aprobata UL Lista cULus, cel ogólny
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Wtyczka M12 x 1, 5 pinów
Średnica obudowy 30 mm
Stopień ochrony IP65
Materiał
Obudowa stal nierdzewna (1.4305 / AISI 303)
Części z tworzywa PBT
Przetwornik mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa
Masa 170 g
Ustawienia fabryczne
Wyjście granica oceny A1: 120 mm
granica oceny A2: 2000 mm
rampa wznosząca
Procedura oceny nie
System Classcode
ECLASS 13.0 27272803
ECLASS 12.0 27272803
ECLASS 11.0 27272803
ECLASS 10.0.1 27272803
ECLASS 9.0 27272803
ECLASS 8.0 27272803
ECLASS 5.1 27272803
ETIM 9.0 EC001849
ETIM 8.0 EC001849
ETIM 7.0 EC001849
ETIM 6.0 EC001849
ETIM 5.0 EC001849
UNSPSC 12.1 41111960
