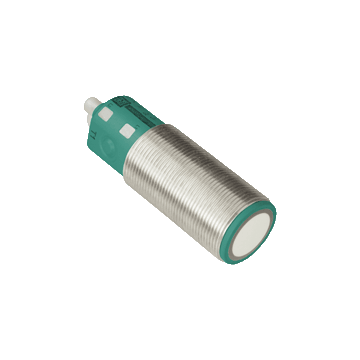

UC2000-30GM-IUEP-IO-V15-Y - 70137787
Czujnik ultradźwiękowy firmy Pepperl+Fuchs
Zapytaj o produkt:
UC2000-30GM-IUEP-IO-V15-Y - 70137787 2 241,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC2000-30GM-IUEP-IO-V15-Y
- IO-Link interface for service and process data
- Programowalny przez DTM z PACTWARE
- Przełącz wyjście i wyjście analogowe
- Wybieralna szerokość płata dźwiękowego
- Opcje synchronizacji
- Kompensacja temperatury
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 90 ... 2000 mm | |
| Zakres regulacji | 120 ... 2000 mm | |
| Martwe pasmo | 0 ... 90 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 200 kHz | |
| Opóźnienie odpowiedzi | minimum: 65 ms ustawienie fabryczne: 125 ms |
|
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 100000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | stałe: Włączanie i miganie: tryb gotowości lub komunikacja IO link | |
| LED żółty 1 | solid: Obiekt w zakresie oceny miganie: funkcja uczenia, obiekt wykryty |
|
| LED żółty 2 | solid: Obiekt w zakresie oceny miganie: funkcja uczenia, obiekt wykryty |
|
| Czerwona dioda LED | świeci na czerwono: Błąd czerwony, miga: funkcja programu, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS Wyjście napięciowe 15 ... 30 V. |
|
| Prąd zasilania bez obciążenia | ≤ 60 mA | |
| Pobór mocy | ≤ 1 W. | |
| Opóźnienie czasowe przed dostępnością | ≤ 120 ms | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Szybkość transmisji | Acykliczny: typowy 95 bitów / s | |
| Czas cyklu | min. 33,6 ms | |
| Tryb | COM2 (38.4 kBit/s) | |
| Szerokość danych procesowych | 16 bitów | |
| Obsługa trybu SIO | tak | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 4 V ... UB | |
| Impedancja wejściowa | > 12 kΩ | |
| Znamionowy prąd wyjściowy | < 12 mA | |
| Długość impulsu | 0.5 ... 300 ms (level 1) | |
| Interwał impulsów | ? 33 ms (poziom 0) | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 30 Hz | |
| Operacja multipleksowania | ≤ 33 Hz / n, n = liczba czujników, n ≤ 10, (ustawienie fabryczne: n = 5) | |
| Wyjście | ||
| Typ wyjścia | 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją Prąd wyjściowy 4 mA ... 20 mA lub napięcie wyjściowe konfigurowalne 0 V ... 10 V |
|
| Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 2,5 V. | |
| Rozdzielczość | wyjście prądowe: zakres oceny [mm] / 3200, ale ? 0,35 mm wyjście napięciowe: zakres oceny [mm] / 4000, ale ? 0,35 mm |
|
| Odchylenie krzywej charakterystycznej | ≤ 0,2% pełnej skali | |
| Powtórz dokładność | ≤ 0,1% pełnej skali | |
| Częstotliwość przełączania | ≤ 4 Hz | |
| Histereza zakresu | 1% skorygowanego zakresu roboczego (ustawienia domyślne), programowalne | |
| Impedancja obciążenia | prąd wyjściowy: ≤ 300 Ohm prąd wyjściowy: ? 1000 Ohm |
|
| Wpływ temperatury | ≤ 1,5% wartości pełnej skali (z kompensacją temperatury) ≤ 0,2% / K (bez kompensacji temperatury) |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
| Średnica obudowy | 30 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | Stal nierdzewna 1.4305 / AISI 303, TPU, poliamidy | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Masa | 72 g | |
| Ustawienia fabryczne | ||
| Wyjście 1 | near switch point: 120 mm far switch point: 2000 mm Output mode: Window mode output behavior: NO contact |
|
| Wyjście 2 | near limit: 120 mm far limit: 1000 mm Output mode: rising ramp output behavior: Current output 4 mA ... 20 mA |
|
| Szerokość wiązki | szeroki | |
| Informacje ogólne | ||
| Uwaga | nuts, M30 plastic | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
