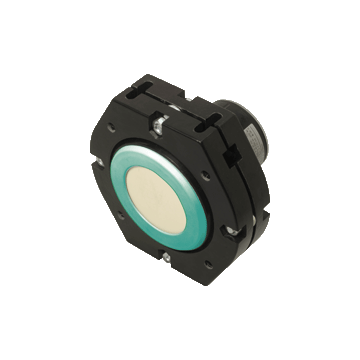

UC10000-F260-IE8R2-Y250792 - 250792
Czujnik ultradźwiękowy firmy Pepperl+Fuchs
Zapytaj o produkt:
UC10000-F260-IE8R2-Y250792 - 250792 3 719,70 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC10000-F260-IE8R2-Y250792
- Duży zasięg wykrywania
- Regulowany wspornik
- Programowalny za pomocą interfejsu (patrz akcesoria) i SONPROG
- 1 wyjście analogowe, źródło prądu 0-20 mA
- 2 wyjścia przełączające
- Opcje synchronizacji
- Kompensacja temperatury
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 800 ... 10000 mm | |
| Zakres regulacji | 800 ... 10000 mm | |
| Martwe pasmo | 0 ... 800 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 60 kHz | |
| Nominalne oceny | ||
| Opóźnienie czasowe przed dostępnością | 280 ms | |
| Ograniczenie danych | ||
| Dopuszczalna długość kabla | max. 300 m | |
| Wskaźniki / środki operacyjne | ||
| LED żółty | stałe: wyjście przełączające stan przełączania miganie: niedostosowanie |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 24 V DC | |
| Napięcie robocze | 15 ... 30 V (w tym tętnienie) W przedziale napięcia zasilania 15 ... 20 V czułość zmniejszona do 20% ... 0% |
|
| Sinusoida | ≤ 10% | |
| Prąd zasilania bez obciążenia | ≤ 75 mA | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | ≤ 3 V. | |
| Poziom 1 | 15 ... 30 V. | |
| Impedancja wejściowa | typ. 0.9 kΩ | |
| Liczba czujników | max. 10. | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 2 wyjścia przełączające PNP, NO | |
| Powtórz dokładność | ± 15 mm | |
| Prąd pracy | 300 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 3 V. | |
| Opóźnienie włączenia | 800 ms | |
| Wyjście analogowe | ||
| Typ wyjścia | 1 prąd wyjście 0 ... 20 mA narastająca rampa | |
| Ustawienia domyślne | 800 ... 10000 mm | |
| Błąd liniowości | ≤ 1.5 % | |
| Rezystor obciążenia | ≤ 300 Ω | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Odporność na wstrząsy | 30 g, okres 11 ms | |
| Odporność na wibrację | 10 ... 55 Hz, Amplituda ± 1 mm | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | śruba zaciski, dławik kablowy PG 13.5 | |
| Średnica obudowy | 160 mm | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | UP 1225 SF / R8 | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | 1800 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
