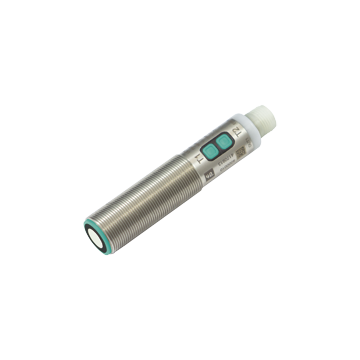

UC1000-18GS-IUEP-IO-V15 - 304928-100003
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M18, sn=90-1000 mm, IO-Link, zasilanie 10-30 VDC, konektor M12, odpowiedź = 56 ms, IP67, L=90 mm, synchronizacja, wybór szerokości wiązki, kompencacja temperatury
Zapytaj o produkt:
UC1000-18GS-IUEP-IO-V15 - 304928-100003 933,30 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC1000-18GS-IUEP-IO-V15
- IO-Link Interface for process data, parameterization and diagnosis
- Programowalny przez DTM z PACTWARE
- Programmable via IrDA (infrared interface)
- Wybieralna szerokość płata dźwiękowego
- Opcje synchronizacji
- Enhanced temperature compensation adjustable, stable measuring values already 2 min after switching on
- Wyjście push-pull
- Wyjście analogowe
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 70 ... 1000 mm | |
| Zakres regulacji | 90 ... 1000 mm | |
| Martwe pasmo | 0 ... 70 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 255 kHz | |
| Opóźnienie odpowiedzi | minimum : 28 ms factory setting: 56 ms |
|
| Czas cyklu czujnika | ? 14 ms (factory setting) ; programmable to 60 s |
|
| Wpływ temperatury | with temperature compensation: ≤ ± 0.75% of the end value 10 min after switching on the sensor (factory setting) with enhanced temperature compensation: ≤ ± 0.75% of the end value 2 min after switching on the sensor without temperature compensation: 0.17 %/K |
|
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 300000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | stałe: zasilanie włączone flashowanie: tryb gotowości lub komunikacja IO-Link |
|
| LED żółty | bryła: obiekt w zakresie oceny miganie: programowanie punktu przełączenia, obiekt wykryty |
|
| Czerwona dioda LED | stały: błąd miganie: programowanie punktu przełączenia, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 60 mA | |
| Pobór mocy | ≤ 1000 mW | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Interfejs 1 | ||
| Typ interfejsu | IO-Link (przez C / Q = Pin 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Smart Sensor Profile 2 | |
| Szerokość danych procesowych | 32 bit | |
| Identyfikator urzadzenia | 0x300604 (3147268) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 3 ms | |
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | Class A Class B (use 3-pole adapter or 3-wire cable) |
|
| Interfejs 2 | ||
| Typ interfejsu | IrDA (infrared interface) | |
| Tryb | połączenie punkt-punkt | |
| Szybkość transmisji | 115.2 kBit/s | |
| Maximum communication distance | 5 cm | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 2.5 V ... UB | |
| Impedancja wejściowa | > 22 kΩ | |
| Znamionowy prąd wyjściowy | źródło prądu < 2,5 mA | |
| Długość impulsu | ? 1 ms z zewnętrznym sterowaniem, niski aktywny | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 71 Hz | |
| Operacja multipleksowania | ≤ 71 Hz / n , n = number of sensors , n ≤ 10 | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 1 push-pull output , short-circuit protected , reverse polarity protected | |
| Znamionowy prąd roboczy | 100 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Częstotliwość przełączania | factory setting: 10 Hz programmable to 23 Hz |
|
| Spadek napięcia | ≤ 2,5 V. | |
| Powtórz dokładność | ≤ ± 0.1 % of full-scale value | |
| Histereza zakresu | 1% skorygowanego zakresu roboczego (ustawienia domyślne), programowalny, min. 1 mm | |
| Prąd wyłączenia | ≤ 100 µA | |
| Wyjście analogowe | ||
| Typ wyjścia | 1 analogowy wyjście 0 (4) ... 20 mA lub 1 analogowy wyjście 0 ... 10 V. |
|
| Rozdzielczość | current output: evaluation range [mm]/3200 but ? 0.35 mm voltage output: evaluation range [mm]/4000 but ? 0.35 mm |
|
| Odchylenie krzywej charakterystycznej | ≤ ± 1% pełnej skali | |
| Powtórz dokładność | ≤ ± 0,1% pełnej skali | |
| Rezystor obciążenia | current output: ≤ 500 Ω voltage output: ? 1000 Ω |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003, IEC 61131-9:2013 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
| Średnica obudowy | 18 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | stainless steel (1.4305 / AISI 303)>BR>PA, PC, POM and PBT plastic parts | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | 45 g | |
| Moment dokręcania, śruby mocujące | max. 30 Nm | |
| Ustawienia fabryczne | ||
| Wyjście 1 | near switch point: 90 mm far switch point: 1000 mm Output mode: Window mode output behavior: NO contact |
|
| Wyjście 2 | near limit: 90 mm far limit: 1000 mm Output mode: rising ramp output behavior: Current output 4 mA ... 20 mA |
|
| Szerokość wiązki | szeroki | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
