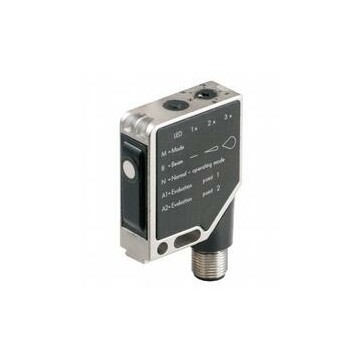

UB800-F12-U-V15 - 202068
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, kostka 65x15x42 mm, sn=30-800 mm, 0-10V , zasilanie 10-30 VDC, konektor M12, odpowiedź = 6Hz, IP54, synchronizacja
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
| Podstawowe parametry | ||
|---|---|---|
| Zakres pomiarowy | 30 ... 800 mm | |
| Ustawialny zakres | 50 ... 800 mm | |
| Strefa niewykrywania | 0 ... 30 mm | |
| Obiekt dla którego określano strefy pomiarowe | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 310 kHz | |
| Czas odpowiedzi | około 100 ms | |
| Wskaźnik zadziałania | ||
| zielony LED | Wskaźniki operacyjne | |
| żółty LED | Wskaźnik zakresu, Gotowy do programowania | |
| czerwony LED | Gotowy do programowania, Błąd | |
| Parametry elektryczne | ||
| Napięcie zasilania | 12 ... 30 V DC | |
| Konsumpcja bez obciążenia | ≤ 30 mA | |
| Wejście / Wyjście | ||
| Synchronizacja | 1 połączenie synchronizujące, dwukierunkowy poziom logicznego "0": -UB...+1 V poziom logicznej "1": +4 V...+UB impedancja wejściowa: > 12 k? impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms |
|
| Częstotliwość synchronizacji | ||
| Częstotliwość pracy | max. 45 Hz | |
| Praca multipleksowa | ≤ 45/n Hz, n = ilość czujników | |
| Wejście | ||
| Typ wejścia | 1 wejście programowalne Odległość przełączania 1: -UB ... +1 V, Odległość przełączania 2: +3 V ... +UB Impedancja wejścia: > 10 k? |
|
| Długość impulsu | ≥ 1 s | |
| Wyjście | ||
| Typ wyjścia | 1 wyjście analogowe 0 ... 10 V | |
| Ustawienia fabryczne | ustawiony limit A1: 50 mm , ustawiony limit A2: 800 mm , ustawiono szeroką wiązkę , sygnał narastający | |
| Powtarzalność | ≤ 1 % | |
| Impedancja obciążenia | ≥ 500 Ohm | |
| Dryft temperaturowy | ± 1.5 % od pełnego zakresu | |
| Aprobaty i certyfikaty | ||
| UL approval | cULus Listed, podstawowe aprobaty i dopuszczenia | |
| CSA approval | cCSAus Listed, podstawowe aprobaty i dopuszczenia | |
| CCC approval | CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V | |
| Warunki środowiskowe | ||
| Temperatura otoczenia | -15 ... 70 °C (5 ... 158 °F) | |
| Temperatura składowania | -40 ... 85 °C (-40 ... 185 °F) | |
| Specyfikacja mechaniczna | ||
| Podłączenie elektryczne | konektor M12 x 1 , 5-pin | |
| Stopień ochrony | IP54 | |
| Materiał | ||
| Obudowa | Oprawa: mosiądz niklowany, odlew cynkowy Elementy boczne: tworzywo wzmocnione włóknem szklanym |
|
| Materiał aktywnej membrany | mieszanka żywicy epoksydowej / szklanej; pianki poliuretanowej; pokrywa z PBT | |
| Ciężar | 60 g | |
