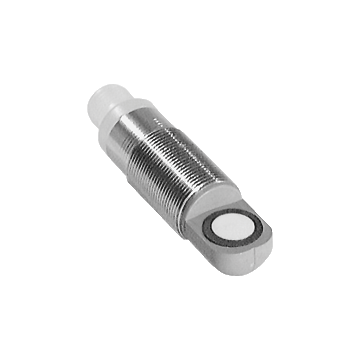

UB800-18GM40A-U-V1 - 205337
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy kątowy, średnica M18, sn=50-800 mm, 0-10 V, zasilanie 10-30 VDC, konektor M12, odpowiedź = 4Hz, IP65, L=68 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UB800-18GM40A-U-V1
- Krótka konstrukcja, 40 mm
- Wskaźniki funkcji widoczne ze wszystkich kierunków
- Wyjście analogowe 0 ... 10 V.
- Okno pomiarowe regulowane
- Program wejściowy
- Kompensacja temperatury
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 800 mm | |
| Zakres regulacji | 70 ... 800 mm | |
| Martwe pasmo | 0 ... 50 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 255 kHz | |
| Opóźnienie odpowiedzi | około 100 ms | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Zasilanie włączone | |
| LED żółty | jednolity żółty: obiekt w zakresie oceny żółty, miga: funkcja programu, obiekt wykryty |
|
| Czerwona dioda LED | świeci na czerwono: Błąd czerwony, miga: funkcja programu, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 15 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Wejście | ||
| Rodzaj wejścia | 1 wejście programu dolny limit oceny A1: -U B ... +1 V, górny limit oceny A2: +4 V ... + U B < br> impedancja wejściowa: > 4,7 kΩ, czas trwania impulsu: ? 1 s |
|
| Wyjście | ||
| Typ wyjścia | 1 analogowe wyjście 0 ... 10 V. | |
| Ustawienia domyślne | granica oceny A1: 70 mm granica oceny A2: 800 mm | |
| Rozdzielczość | 0,4 mm przy maks. zasięg wykrywania | |
| Odchylenie krzywej charakterystycznej | ± 1% pełnej skali | |
| Powtórz dokładność | ± 0,5% pełnej skali | |
| Impedancja obciążenia | > 1 kiloom | |
| Wpływ temperatury | ± 1,5% pełnej skali | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |

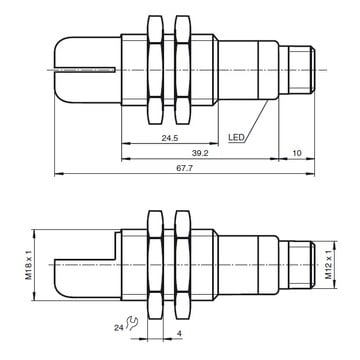

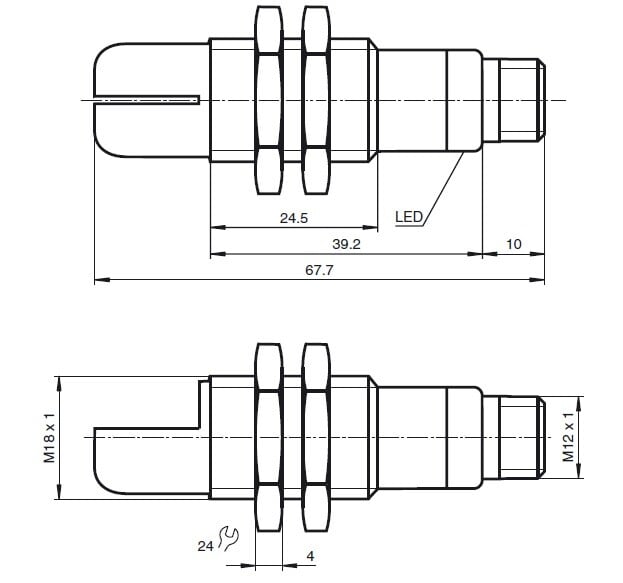

| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Długość obudowy | 57 mm | |
| Średnica obudowy | 18 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa, pokrywa PBT | |
| Masa | 25 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
