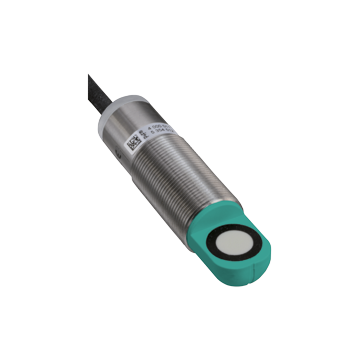

UB800-18GM40A-E4-610MM-Y - 70126202
Czujnik ultradźwiękowy firmy Pepperl+Fuchs
Zapytaj o produkt:
UB800-18GM40A-E4-610MM-Y - 70126202 1 205,10 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UB800-18GM40A-E4-610MM-Y
- Krótka konstrukcja, 40 mm
- Wskaźniki funkcji widoczne ze wszystkich kierunków
- Switching output
- Można ustawić 5 różnych funkcji wyjściowych
- Program wejściowy
- Kompensacja temperatury
- Customer-specific cable length
- Deutsch 4-pin, DT04 connector
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 800 mm | |
| Zakres regulacji | 70 ... 800 mm | |
| Martwe pasmo | 0 ... 50 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 255 kHz | |
| Opóźnienie odpowiedzi | około 100 ms | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Zasilanie włączone | |
| LED żółty | sygnalizacja stanu przełączenia miganie: wykryto obiekt funkcji programu |
|
| Czerwona dioda LED | świeci na czerwono: Błąd czerwony, miga: funkcja programu, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Wejście | ||
| Rodzaj wejścia | 1 wejście programu odległość robocza 1: -U B ... +1 V, odległość robocza 2: +6 V ... + U B impedancja wejściowa: > Impuls programowy 4,7 kΩ: ? 1 s |
|
| Wyjście | ||
| Typ wyjścia | 1 przełącznik wyjście E4, NPN, NO / NC, programowalny | |
| Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Ustawienia domyślne | Punkt przełączania A1: 70 mm Punkt przełączania A2: 800 mm | |
| Spadek napięcia | ≤ 3 V. | |
| Powtórz dokładność | ≤ 1% | |
| Częstotliwość przełączania | ≤ 4 Hz | |
| Histereza zakresu | 1% ustawionej odległości roboczej | |
| Wpływ temperatury | ± 1,5% pełnej skali | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel | |
| Średnica obudowy | 18 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa, pokrywa PBT | |
| Kabel | ||
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 38.4 mm , fixed, > 72 mm , moving | |
| Materiał | PCV | |
| Liczba rdzeni | 4 | |
| Core cross section | 4 x 0,5 mm 2 | |
| Długość | 610 mm | |
| Masa | 65 g | |
| Informacje ogólne | ||
| Zakres dostawy | Deutsch connector DT04-4P-CE01 Deutsch wedge W4P German contact 0460-202-1631 |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
