Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

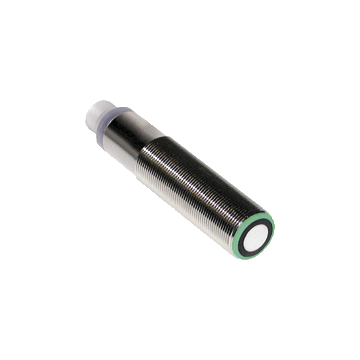

Najważniejsze parametry Ultrasonic sensor UB500-18GM75-E5-V15-ET-Y216689
- Switching output
- Można ustawić 5 różnych funkcji wyjściowych
- Wybieralna szerokość płata dźwiękowego
- Program wejściowy
- Opcje synchronizacji
- Opcja dezaktywacji
- Kompensacja temperatury
- Bardzo mały, nieużyteczny obszar
Opis produktu |
---|
System pojedynczej głowicy |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 30 ... 500 mm | |
Zakres regulacji | 50 ... 500 mm | |
Martwe pasmo | 0 ... 30 mm | |
Standardowa tarcza celownicza | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 380 kHz | |
Opóźnienie odpowiedzi | około 50 ms | |
Wskaźniki / środki operacyjne | ||
LED żółty | sygnalizacja stanu przełączenia miganie: wykryto obiekt funkcji programu |
|
Czerwona dioda LED | „Błąd”, obiekt niepewny w funkcji programu: Nie wykryto obiektu | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
Prąd zasilania bez obciążenia | ≤ 50 mA | |
Wejście wyjście | ||
Synchronizacja | 1 połączenie synchroniczne, dwukierunkowe 0-poziomowe: -U B ... + 1 V 1-poziomowe: +4 V ... + U B < / sub> impedancja wejściowa: > 12 kΩ impuls synchronizacji: ? 100 µs, okres interpolacji synchronizacji: ? 2 ms |
|
Częstotliwość synchronizacji | ||
Działanie w trybie wspólnym | max. 95 Hz | |
Operacja multipleksowania | ≤ 95 Hz / n, n = liczba czujników, n ≤ 5 | |
Wejście | ||
Rodzaj wejścia | 1 wejście programu, zakres roboczy 1: -U B ... +1 V, zakres roboczy 2: +4 V ... + U B impedancja wejściowa: > 4,7 kΩ; puls programu: ? 1 s |
|
Wyjście | ||
Typ wyjścia | 1 wyjście przełączające E5, PNP NO / NC, programowalne | |
Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
Ustawienia domyślne | switching output at a distance of 180 mm , NC contact narrow sound lobe |
|
Spadek napięcia | ≤ 3 V. | |
Powtórz dokładność | ≤ 1% | |
Częstotliwość przełączania | max. 8 Hz | |
Histereza zakresu | 1% ustawionej odległości roboczej | |
Wpływ temperatury | ± 1,5% pełnej skali | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
Średnica obudowy | 18 mm | |
Stopień ochrony | IP65 | |
Materiał | ||
Obudowa | mosiądz, niklowany | |
Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa, pokrywa PBT | |
Masa | 60 g | |
Ustawienia fabryczne | ||
Wyjście | Punkt przełączania: 180 mm funkcja wyjścia: Tryb pracy punktu przełączania zachowanie wyjścia: Styk NO |
|
Szerokość wiązki | wąska |
System | Classcode |
---|---|
ECLASS 13.0 | 27272803 |
ECLASS 12.0 | 27272803 |
ECLASS 11.0 | 27272803 |
ECLASS 10.0.1 | 27272803 |
ECLASS 9.0 | 27272803 |
ECLASS 8.0 | 27272803 |
ECLASS 5.1 | 27272803 |
ETIM 9.0 | EC001849 |
ETIM 8.0 | EC001849 |
ETIM 7.0 | EC001849 |
ETIM 6.0 | EC001849 |
ETIM 5.0 | EC001849 |
UNSPSC 12.1 | 41111960 |
