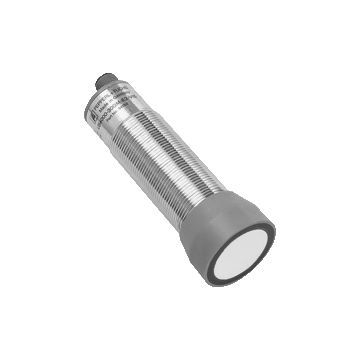

UB4000-30GM-E4-V15 - 097970
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=200-4000 mm, NPN/ NO lub NC, zasilanie 10-30 VDC, konektor M12, odpowiedź = 10Hz, IP65, L=108 mm, synchronizacja, wybór szerokości wiązki
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UB4000-30GM-E4-V15
- Switching output
- Można ustawić 5 różnych funkcji wyjściowych
- Program wejściowy
- Opcje synchronizacji
- Opcja dezaktywacji
- Kompensacja temperatury
- Niewrażliwy na sprężone powietrze
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 200 ... 4000 mm | |
| Zakres regulacji | 240 ... 4000 mm | |
| Martwe pasmo | 0 ... 200 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 85 kHz | |
| Opóźnienie odpowiedzi | około 325 ms | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | solid: Power-on flashowanie: wykryto obiekt funkcji programu |
|
| LED żółty | stałe: wyjście przełączające stan przełączania miganie: funkcja programu |
|
| Czerwona dioda LED | normalna praca: „błąd” funkcja programu: nie wykryto obiektu |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Wejście wyjście | ||
| Synchronizacja | dwukierunkowy poziom 0 -U B ... + 1 V poziom 1: +4 V ... + U B wejście impedancja: > 12 KOhm impuls synchronizacji: ? 100 µs, okres interpolacji synchronizacji: ? 2 ms |
|
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | max. 13 Hz | |
| Operacja multipleksowania | ≤ 13 Hz / n , n = ilość czujników , n ≤ 5 , | |
| Wejście | ||
| Rodzaj wejścia | 1 wejście programu, zakres roboczy 1: -U B ... +1 V, zakres roboczy 2: +4 V ... + U B impedancja wejściowa: > 4,7 kΩ; puls programu: ? 1 s |
|
| Wyjście | ||
| Typ wyjścia | 1 przełącznik wyjście NPN, normalnie otwarty / zamknięty, programowalny | |
| Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 2,5 V. | |
| Powtórz dokładność | ≤ 0,5% punktu przełączania | |
| Częstotliwość przełączania | ≤ 1,5 Hz | |
| Histereza zakresu | 1% ustawionej odległości roboczej | |
| Wpływ temperatury | < 2% daleko punktu przełączania | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
| Średnica obudowy | 40 mm | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | mosiądz niklowany; elementy z tworzywa: PBT | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Masa | 180 g | |
| Ustawienia fabryczne | ||
| Wyjście | Punkt przełączania A1: 550 mm Punkt przełączania A2: 4200 mm funkcja wyjścia: tryb okienkowy zachowanie wyjścia: styk NO |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
