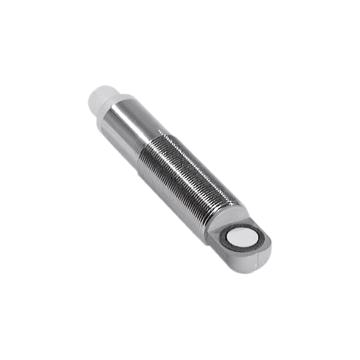

UB1000-18GM75A-E5-V15 - 204540

Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, wiązka wychodzi pod kątem prostym do osi czujnika, średnica M18, sn=70-1000 mm, PNP/ NO lub NC, zasilanie 10-30 VDC, konektor M12, odpowiedź = 3Hz, IP67, L=102 mm, wybór szerokości wiązki

UB1000-18GM75A-E5-V15 - 204540

1 471,00 zł

1 809,33 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Ultrasonic sensor UB1000-18GM75A-E5-V15
  • Switching output
  • Można ustawić 5 różnych funkcji wyjściowych
  • Wybieralna szerokość płata dźwiękowego
  • Program wejściowy
  • Opcje synchronizacji
  • Opcja dezaktywacji
  • Kompensacja temperatury
  • Bardzo mały, nieużyteczny obszar

Opis produktu
System pojedynczej głowicy
Ogólne specyfikacje
Zasięg wykrywania 70 ... 1000 mm
Zakres regulacji 90 ... 1000 mm
Martwe pasmo 0 ... 70 mm
Standardowa tarcza celownicza 100 mm x 100 mm
Częstotliwość przetwornika około 255 kHz
Opóźnienie odpowiedzi około 125 ms
Wskaźniki / środki operacyjne
LED żółty sygnalizacja stanu przełączenia
miganie: wykryto obiekt funkcji programu
Czerwona dioda LED „Błąd”, obiekt niepewny w funkcji programu: Nie wykryto obiektu
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, tętnienie 10% SS
Prąd zasilania bez obciążenia ≤ 50 mA
Wejście wyjście
Synchronizacja dwukierunkowy
poziom 0 -U B ... + 1 V
poziom 1: +4 V ... + U B
wejście impedancja: > 12 KOhm
impuls synchronizacji: ? 100 µs, okres interpolacji synchronizacji: ? 2 ms
Częstotliwość synchronizacji
Działanie w trybie wspólnym max. 40 Hz
Operacja multipleksowania ≤ 40 Hz / n, n = liczba czujników, n ≤ 5
Wejście
Rodzaj wejścia 1 wejście programu,
zakres roboczy 1: -U B ... +1 V, zakres roboczy 2: +4 V ... + U B
impedancja wejściowa: > 4,7 kΩ; puls programu: ? 1 s
Wyjście
Typ wyjścia 1 wyjście przełączające E5, PNP NO / NC, programowalne
Znamionowy prąd roboczy 200 mA, zabezpieczenie przed zwarciem / przeciążeniem
Spadek napięcia ≤ 3 V.
Powtórz dokładność ≤ 1%
Częstotliwość przełączania max. 3 Hz
Histereza zakresu 1% ustawionej odległości roboczej
Wpływ temperatury ± 1,5% pełnej skali
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN IEC 60947-5-2:2020, IEC 60947-5-2:2019
Aprobaty i certyfikaty
Aprobata UL Na liście cULus Źródło zasilania klasy 2
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Wtyczka M12 x 1, 5 pinów
Średnica obudowy 18 mm
Stopień ochrony IP67
Materiał
Obudowa mosiądz, niklowany
Przetwornik mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa, pokrywa PBT
Masa 60 g
System Classcode
ECLASS 13.0 27272803
ECLASS 12.0 27272803
ECLASS 11.0 27272803
ECLASS 10.0.1 27272803
ECLASS 9.0 27272803
ECLASS 8.0 27272803
ECLASS 5.1 27272803
ETIM 9.0 EC001849
ETIM 8.0 EC001849
ETIM 7.0 EC001849
ETIM 6.0 EC001849
ETIM 5.0 EC001849
UNSPSC 12.1 41111960
