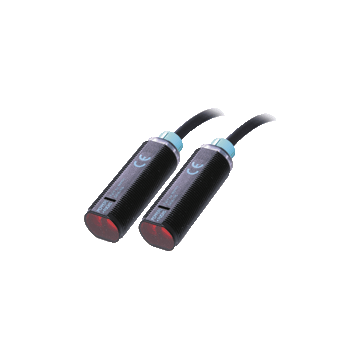

GA18/GK18/59/115/161 - 199777
Bariera firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, światło czerwone, 640 nm, N-kanałowy MOSFET, max. 200 mA, ciemno włączone, 20 ... 250 VAC / DC, przewód 2 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor GA18/GK18/59/115/161
- Wydajna linia w krótkiej plastikowej obudowie M18 do standardowych zastosowań
- Bardzo wysoki zasięg wykrywania
- Wskaźnik 4 diody LED dla widoczności 360 °
- Wersja z przednią powierzchnią optyczną
- Uniwersalne zasilanie
| Opis produktu |
|---|
| Czujnik typu bariera, obudowa gwintowana M18, obudowa z tworzywa sztucznego, przednia powierzchnia optyczna, zasięg wykrywania 20 m, światło czerwone, ciemne, wersja AC / DC, wyjście NPN-FET, kabel stały |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | GA18 / 115 | |
| Odbiornik | GK18/59/115/161 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 20 m | |
| Zakres wykrywania progu | 25 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Średnica plamki świetlnej | około 1000 mm przy 25 m | |
| Opening angle | około 3 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | 30000 Lux | |
| Akcesoria w zestawie | Akcesoria montażowe | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone | |
| Wskaźnik funkcji | Receiver: LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve ; OFF when light beam is interrupted | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 20 ... 250 V AC / DC | |
| Prąd zasilania bez obciążenia | <2,5 mA na urządzenie | |
| Wyjście | ||
| Rodzaj przełączania | dark-on | |
| Wyjście sygnału | N-kanałowy MOSFET, zabezpieczony przed zwarciem | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 200 mA | |
| Spadek napięcia | ≤ 3,5 V AC / DC | |
| Częstotliwość przełączania | 50 Hz | |
| Czas odpowiedzi | ≤ 10 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | UL 508 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, oceniane wartościowo ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | Lista cULus, obudowa typu 1 W celu zabezpieczenia nadprądowego należy zainstalować bezpiecznik o prądzie znamionowym maks. 3 A 250 V AC / DC |
|
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | ABS / PBT | |
| Twarz optyczna | PMMA | |
| Masa | około. 80 g na urządzenie | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
