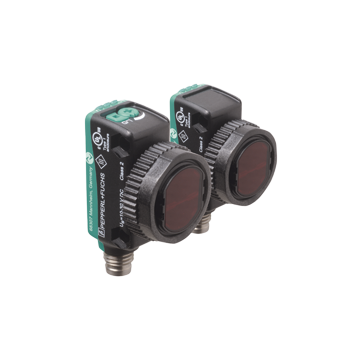

OBE10M-R103-S2EP-IO-V31 - 284456
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik+odbiornik), obudowa uniwersalna kostka / M18, zakres 0 ... 10 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, IP67 / IP68 / IP69K
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) OBE10M-R103-S2EP-IO-V31
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- IO-Link interface for service and process data
- Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
Komponenty systemu | ||
---|---|---|
Nadajnik | OBE10M-R103-S-IO-V31 | |
Odbiornik | OBE10M-R103-2EP-IO-V31 | |
Ogólne specyfikacje | ||
Efektywny zasięg wykrywania | 0 ... 10 m | |
Zakres wykrywania progu | 12,5 m | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Średnica plamki świetlnej | około 65 mm przy odległości 1 m | |
Opening angle | 3.7 ° | |
Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 462 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
Elementy sterujące | Odbiornik: regulacja czułości | |
Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Sinusoida | max. 10% | |
Prąd zasilania bez obciążenia | Emiter: ≤ 14 mA Odbiornik: ≤ 13 mA przy napięciu zasilania 24 V. |
|
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
IO-Link revision | 1.1 | |
Identyfikator urzadzenia | Emitter: 0x110403 (1115139) Receiver: 0x110303 (1114883) | |
Szybkość transmisji | COM2 (38.4 kBit/s) | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Emiter: Wyjście danych procesowych: 2 bity Odbiornik: Wejście danych procesowych: 2 bity Wyjście danych procesowych: 2 bity |
|
Obsługa trybu SIO | tak | |
Kompatybilny typ portu głównego | A | |
Wejście | ||
Wejście testowe | dezaktywacja emitera przy + U B | |
Wyjście | ||
Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link / Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne |
|
Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ≤ 1,5 V DC | |
Częstotliwość przełączania | 1000 Hz | |
Czas odpowiedzi | 0,5 ms | |
Zgodność ze standardami i dyrektywami | ||
Zgodność z dyrektywą | ||
Dyrektywa EMC 2004/108 / WE | EN 60947-5-2:2007+A1:2012 | |
Standardowa zgodność | ||
Standard produktu | EN 60947-5-2:2007+A1:2012, IEC 60947-5-2:2007 + A1:2012 | |
Standardy | UL 60947-5-2: 2014, IEC 61131-9:2013, EN 62471:2008, EN 61131-9:2013 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 15 mm | |
Wysokość obudowy | 43,9 mm | |
Głębokość obudowy | 26.7 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Złącze M8 x 1, 4 piny | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Twarz optyczna | PMMA | |
Masa | Emiter: około 12 g odbiornik: około 12 g |
System | Classcode |
---|---|
ECLASS 13.0 | 27270901 |
ECLASS 12.0 | 27270901 |
ECLASS 11.0 | 27270901 |
ECLASS 10.0.1 | 27270901 |
ECLASS 9.0 | 27270901 |
ECLASS 8.0 | 27270901 |
ECLASS 5.1 | 27270901 |
ETIM 9.0 | EC002716 |
ETIM 8.0 | EC002716 |
ETIM 7.0 | EC002716 |
ETIM 6.0 | EC002716 |
ETIM 5.0 | EC002716 |
UNSPSC 12.1 | 39121528 |
