XN96VBH3

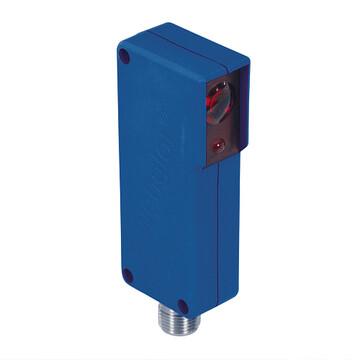

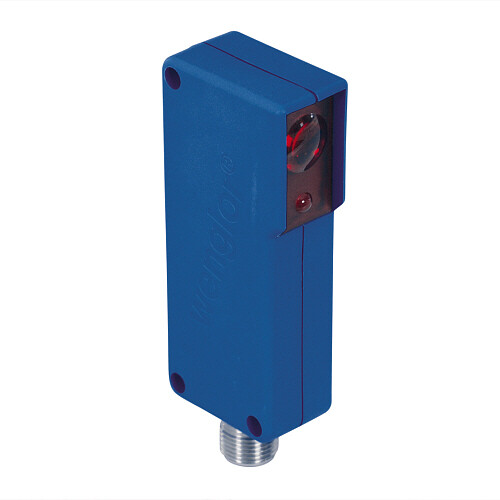

Czujnik optyczny refleksyjny firmy Wenglor, zakres=9500 mm, laser (czerwony), polaryzacja PNP NO, zasilanie 10...30 V DC, 5 kHz, IP67, podłączenie konektor M12-4 pin, materiał korpusu tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Pojedyncza optyka
- Najmniejsza rozpoznawalna część: 0,25 mm
- Częstotliwość przełączania: 5 kHz
- Opóźnienie czasowe
W połączeniu z tymi czujnikami należy zastosować odbłyśnik. Mogą być instalowane we wszelkiego rodzaju środowiskach przemysłowych dzięki dużej rezerwie funkcjonalnej. Nawet obiekty odbijające światło można niezawodnie rozpoznać dzięki zastosowaniu światła spolaryzowanego.
| Parametry optyki | ||
|---|---|---|
| Zakres | 9500 mm | |
| Referencyjny reflektor / folia odblaskowa | RQ100BA | |
| Min. odległość do reflektora | 0 mm | |
| Najmniejsza rozpoznawalna część | > 250 µm | |
| Histereza przełączania | < 15 % | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 670 nm | |
| Filtr polaryzacyjny | tak | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 2 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Kąt otwarcia | 0,6 ° | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Układ optyczny z pojedynczą soczewką | tak | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 30 mA | |
| Częstotliwość przełączania | 5 kHz | |
| Czas odpowiedzi | 100 µs | |
| Opóźnienie załączenia | 20 ms | |
| Dryft temperaturowy | < 10 % | |
| Zakres temperatury | -25...60 °C | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| PNP max. prąd przełączania | 200 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Klasa ochrony | III | |
| FDA | 0820394-002 | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Full Encapsulation | tak | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-4 pin | |
| Wyjście | ||
| PNP NO | tak | |
