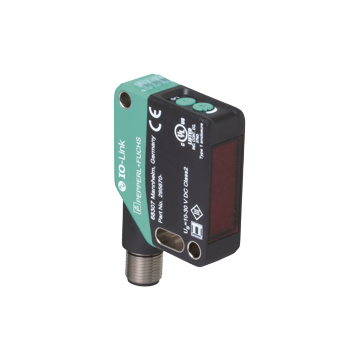

OBR15M-R200-2EP-IO-V1 - 295670-100012

Czujnik refleksyjny z filtrem polaryzacyjnym firmy Pepperl+Fuchs, zakres 0 ... 15 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K


Dodaj do porównania Usuń z porównania

493,00 zł

606,39 zł z podatkiem VAT

Dostępny na magazynie (9 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Retroreflective sensor with polarization filter OBR15M-R200-2EP-IO-V1
  • Średnia konstrukcja z wszechstronnymi opcjami montażu
  • Extended temperature range
    -40 °C ... 60 °C
  • Wysoki stopień ochrony IP69K
  • IO-Link interface for service and process data

Opis produktu
czujnika refleksyjnego z filtrem polaryzacyjnym
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 15 m
Odległość odbłyśnika 0,02 ... 15 m
Zakres wykrywania progu 18,5 m
Cel referencyjny Odbłyśnik H85-2
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Filtr polaryzacyjny tak
Średnica plamki świetlnej około 520 mm przy odległości 15 m
Opening angle 2 °
Limit światła otoczenia EN 60947-5-2 : 60000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 724 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone
miganie (4 Hz) - zwarcie
miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED:
Świeci światłem ciągłym - ścieżka światła czysta
Świeci światłem ciągłym - wykryto obiekt
Miga (4 Hz) - niewysekranjąca rezerwa działania
Elementy sterujące Przełącznik zmiany jasności / ciemności
Elementy sterujące regulacja czułości
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Sinusoida max. 10%
Prąd zasilania bez obciążenia < 18 mA przy 24 V Napięcie robocze
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
IO-Link revision 1.1
Profil urządzenia Identyfikacja i diagnoza
Inteligentny czujnik typu 2.4
Identyfikator urzadzenia 0x111201 (1118721)
Szybkość transmisji COM2 (38.4 kBit/s)
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 2 Bit
Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to:
C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link
/ Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne
Wyjście sygnału 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ≤ 1,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 15 mm
Wysokość obudowy 50,6 mm
Głębokość obudowy 41.7 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie 4-stykowe, złącze M12 x 1, obracane o 90 °
Materiał
Obudowa PC (poliwęglan)
Twarz optyczna PMMA
Masa około 37 g
System Classcode
ECLASS 13.0 27270902
ECLASS 12.0 27270902
ECLASS 11.0 27270902
ECLASS 10.0.1 27270902
ECLASS 9.0 27270902
ECLASS 8.0 27270902
ECLASS 5.1 27270902
ETIM 9.0 EC002717
ETIM 8.0 EC002717
ETIM 7.0 EC002717
ETIM 6.0 EC002717
ETIM 5.0 EC002717
UNSPSC 12.1 39121528
