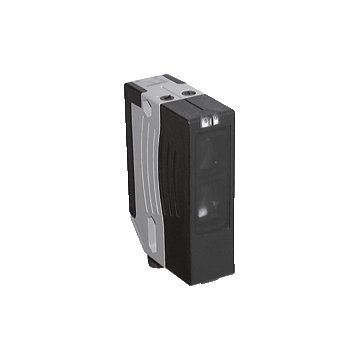

RL28-55-Z/47/82B/112 - 421130
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 17 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-5 pin, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, przełączane1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor RL28-55-Z/47/82b/112
- Ultra jasne diody LED do włączania zasilania, słabego wskazywania sygnału i stanu przełączania
- Programowalna funkcja czasowa GAN, GAB, IAB i GAN-IAB jako funkcja podwójna
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Wodoodporny, stopień ochrony IP67
- Klasa ochrony II
| Opis produktu |
|---|
| czujnika refleksyjnego z filtrem polaryzacyjnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 17 m | |
| Odległość odbłyśnika | 0,05 ... 17 m | |
| Zakres wykrywania progu | 21 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 290 mm przy odległości 17 m | |
| Opening angle | nadajnik 1.2° nadajnik 2° |
|
| Limit światła otoczenia | 80000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 690 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 diody LED żółte, zapalają się, gdy wiązka światła jest wolna, migają, gdy brakuje kontroli stabilności, zgasną, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wyjście | ||
| Stability alarm output | 1 PNP, nieaktywny, gdy brak kontroli stabilności przez 10; s natychmiast nieaktywny, jeśli wystąpią 4 przerwy w wiązce światła |
|
| Rodzaj przełączania | jasno / ciemno włączone, przełączane. (do wyboru, przełączanie jasno / ciemno jest aktywowane tylko wtedy, gdy odbiornik ma wybrane „ciemne”). | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Funkcja timera | Opóźnienie włączenia (GAN), Opóźnienie wyłączenia (GAB), jeden strzał (IAB), Opóźnienie włączenia - jeden strzał (GAN-IAB), Opóźnienie włączenia-opóźnienia (GAN-GAB), programowalny odstęp czasowy regulacji 0,02 s .. . 1 s | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 65.5 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe, złącze M12 x 1, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | plastikowy | |
| Złącze | metal | |
| Masa | około 100 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
