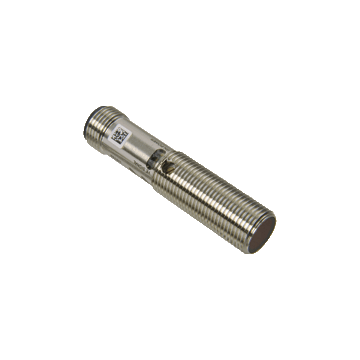

OBR2500-12GM40-E5-V1 - 257821
Czujnik refleksyjny firmy Pepperl+Fuchs, obudowa cylindryczna M12, zakres 0 ... 2500 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście PNP, jasno/ciemno-włącz, 1000 Hz, -30 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor OBR2500-12GM40-E5-V1
- Solidna obudowa gwintowana M12
- Wymagane mniej miejsca
- Odblask chroniony filtrem polaryzacyjnym
- Light-on/dark-on, programmable
- Stopień ochrony IP67
| Opis produktu |
|---|
| Czujnik refleksyjny z filtrem polaryzacyjnym, obudowa gwintowana M12, metalowa obudowa, przednia powierzchnia optyczna, zasięg wykrywania 5 m, światło czerwone, włączone światło / ciemność, 1 wyjście PNP, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 2500 mm | |
| Odległość odbłyśnika | 50 ... 2500 mm | |
| Zakres wykrywania progu | 3000 mm | |
| Cel referencyjny | Odbłyśnik H50 | |
| Źródło światła | LED | |
| Rodzaj światła | czerwony, 640 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | +/- 2 ° | |
| Średnica plamki świetlnej | około 150 mm przy odległości 2500 mm | |
| Opening angle | około 3.5 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 20000 luksów | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 800 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | LED yellow: lights up when receiving the light beam ; flashes when falling short of the operating reserve; OFF when light beam is interrupted | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Wejście | ||
| Wejście sterujące | światło włączone + UB ciemne włączone: 0 V. |
|
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno na przełączanym elektrycznie | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 2 V. | |
| Częstotliwość przełączania | ≤ 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | UL 508 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | CE, cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Twarz optyczna | PMMA | |
| Masa | około 15 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
