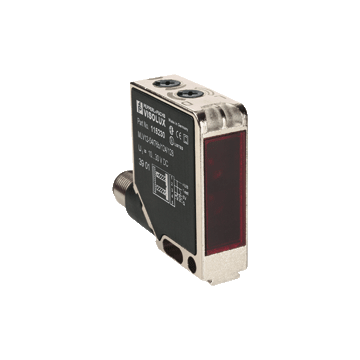

MLV12-54/49/124 - 115228
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 6,5 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-5pin, 1 wyjście NPN + 1 wyjście PNP, jasno / ciemno-włącz1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor MLV12-54/49/124
- Wytrzymała seria czujników fotoelektrycznych w powszechnie stosowanej standardowej obudowie
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
- Wysoka stabilność dzięki metalowej ramie obudowy
- Szczelnie zamknięte dzięki spawanym elementom z tworzywa sztucznego
- Nadaje się do pracy w niskich temperaturach do -40 ° C
| Opis produktu |
|---|
| Solidny czujnik refleksyjny do złożonych zastosowań, niewielka konstrukcja, filtr polaryzacyjny, zasięg wykrywania 9 m, światło czerwone, światło włączone / ciemne, 1 wyjście PNP / 1 wyjście NPN, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 6,5 m | |
| Odległość odbłyśnika | 0,01 ... 6,5 m | |
| Zakres wykrywania progu | 9 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 170 mm przy zasięgu wykrywania 6,5 m | |
| Opening angle | 1,5 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 50000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1000 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, miga w przypadku zwarcia | |
| Wskaźnik funkcji | 2 diody LED żółte, zapalają się, gdy wiązka światła jest wolna, migają, gdy brakuje kontroli stabilności, zgasną, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | Przełącznik obrotowy do regulacji jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 40 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | Wyjście 1 NPN i 1 PNP, bezpośrednie przełączanie, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,2 A. | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 300 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze metalowe, M12, 5 pinów, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Twarz optyczna | tworzywo pane | |
| Masa | 60 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
