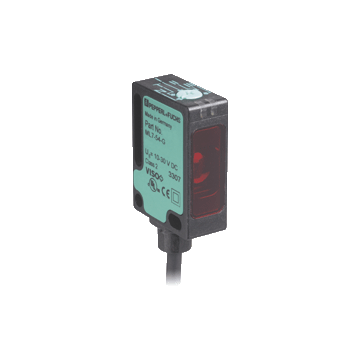

ML7-54-G-4541 - 218095
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 3,5 m w trybie TEACH 0 ... 5,7 m w położeniu przełącznika „N”, zasilanie 10 ... 30 V DC, przewód 3 m ze złączem AMP 6-pin, 2 wyjścia uniwersalne Push-Pull, 1 kHz, -20 ... 60 ° C, IP67 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika refleksyjnego ML7-54-G-4541
- Niezawodny czujnik do standardowych zastosowań
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Wykrywa przeźroczyste materiały
- Przełącznik TEACH-IN do ustawiania poziomów wykrywania kontrastu
- Automatyczna regulacja w przypadku zabrudzenia w trybie wykrywania kontrastu
- Certyfikowany przez ECOLAB
| Opis produktu | ||
|---|---|---|
| Czujnik refleksyjny do standardowych zastosowań, miniaturowa konstrukcja, wykrywanie wyraźnych obiektów, przednia powierzchnia optyczna, zasięg wykrywania 7,6 m, czerwone światło, włączone światło, 2 wyjścia push-pull, stały kabel z nakrętką M16 i wtyczką | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 3,5 m w trybie TEACH 0 ... 5,7 m w położeniu przełącznika „N” | |
| Odległość odbłyśnika | 0 ... 3,5 m w trybie TEACH 0 ... 5,7 m w położeniu przełącznika „N” | |
| Zakres wykrywania progu | 7,6 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | max. ± 1° | |
| Średnica plamki świetlnej | około 40 mm przy zasięgu wykrywania 1 m | |
| Kąt rozbieżności | 1.7 ° | |
| Limit światła otoczenia | 40000 Lux | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | LED żółty: stan przełączania; Kontrola stabilności; Teach-In | |
| Elementy sterujące | 5-stopniowy przełącznik do ustawiania poziomów wykrywania kontrastu. <br> | |
| Poziomy wykrywania kontrastu | 10% - czyste, wypełnione wodą butelki PET <br> 18% - butelki z przezroczystego szkła <br> 40% - kolorowe szkło lub nieprzezroczyste materiały <br> regulowane za pomocą przełącznika Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | <20 mA przy 24 V DC | |
| Wyjście | ||
| Rodzaj przełączania | światło włączone | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 1 kHz | |
| Czas odpowiedzi | 500 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 izolacja funkcjonalna wg. zgodnie z DIN EN 50178 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 23 mm | |
| Stopień ochrony | IP67 / IP69K | |
| Podłączenie | 3 m stały kabel z dławikiem kablowym typu Jacob 50.616 PA / R (M16) i złączem AMP typ 926476-3, 6-biegunowy | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Masa | 50g | |
