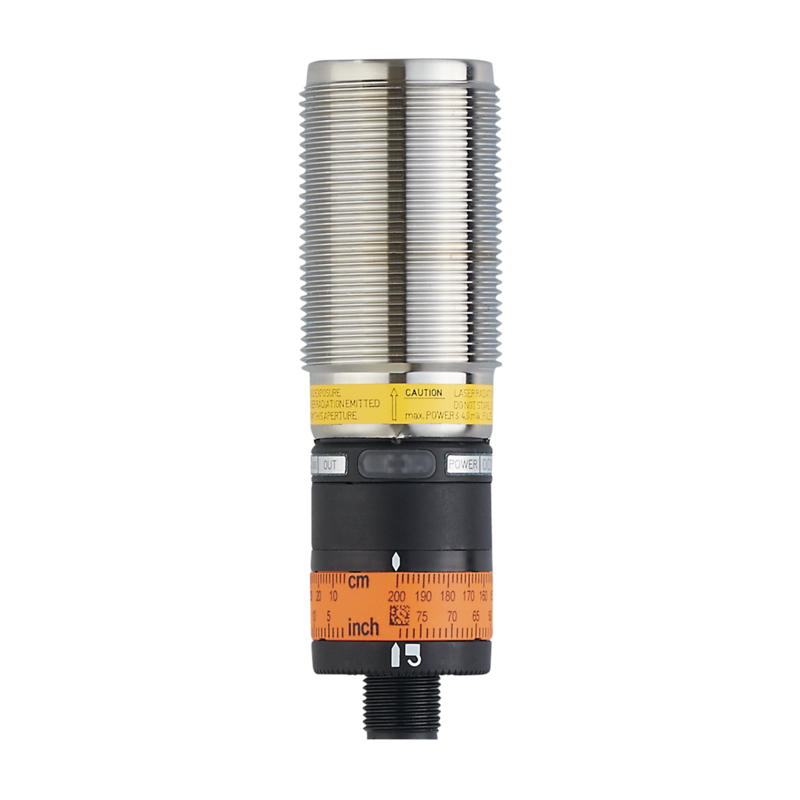

OID201 - OIDLCPKG/US
Dalmierz laserowy, NO+NC, PNP, Zakres pomiarowy 0,03...2 m, Klasa ochrony laserowej 2, IP 65, IP 67, M12 Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Bardzo długi zasięg dzięki pomiarowi czasu przelotu
- Niezawodna eliminacja tła i wykrywanie niezależnie od koloru
- Łatwa parametryzacja obracanym, blokowanym pierścieniem ustawczym
- Niezawodne wykrywanie powierzchni połyskujących
- Wygodna komunikacja przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Klasa ochrony laserowej | 2 | |
| Aplikacja | ||
| Konstrukcja | Tłumienie tła | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | 75; (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 650 | |
| Typ. czas życia [h] | 50000 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (komplementarny) | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 11 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Maks. średnica plamki światła [mm] | 5 | |
| Rozmiary plamki światlnej odnoszą się do | 2 m | |
| Histereza zakresu detekcji [%] | < 2 | |
| Uwaga dotycząca histerezy zakresu monitorowania | czarny 6 % reemisji | |
| Tłumienie tła: dostępne | tak | |
| Tłumienie tła [m] | < 20 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 0,03...2 | |
| Częstotliwość próbkowania [Hz] | 33 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | |
| SIO tryb | tak | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 1 | |
| Min.czas cyklu procesu [ms] | 6,6 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 394 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Uwaga dot. temperatury otoczenia | przy t < -10 °C konieczny jest czas nagrzewania, w czasie którego laser jest wyłączony | |
| Ochrona | IP 65; IP 67 | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 10; (na obiekcie) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| Klasa ochrony laserowej | 2 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| Moc: | <= 4,0 mW | |
| Długość fali: | 650 nm | |
| puls: | 1,3 ns | |
| Nie wolno patrzyć w żródło w światło. | ||
| Unikaj ekspozycji na światło lasera. | ||
| klasa laserowa: | 2 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 239 | |
| Dane mechaniczne | ||
| Waga [g] | 206,5 | |
| Wymiary [mm] | M30 x 1,5 / L = 100 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | obudowa: stal kwasoodporna; szybka przednia: PMMA; okno LED: PC; PBT; PC; FKM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty Wyjście przełączające PIN 4 | |
| działanie | LED, kolor zielony | |
| Jednostka wyświetlana | cm | |
| Elementy wykonawcze | ||
| pierścień nastawczy | ||
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 x M30, stal kwasoodporna | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
