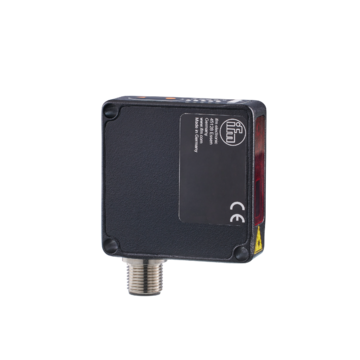

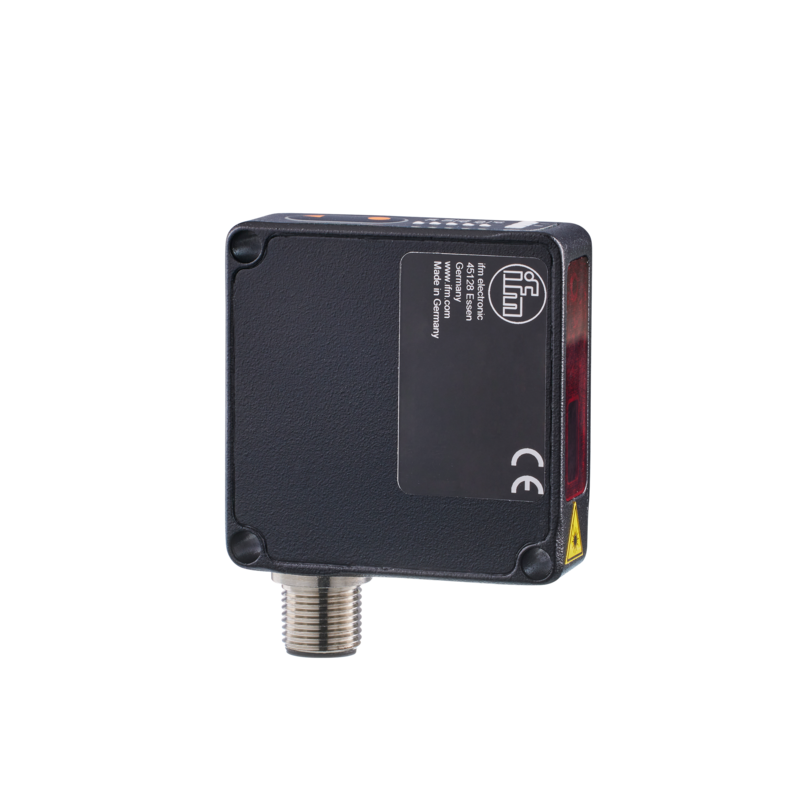

OMH554
Czujnik optyczny firmy IFM, długość fali:630, PNP/NPN, (parametryzowalna)nm, normalnie otwarte / zamknięte, (parametryzowalna), IP 65, IP 67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Optyczny pomiar odległości w zakresie mikrometrowym
- Dwa wyjścia przełączające
- Odpowiedni do aplikacji o wysokiej częstotliwości
- Trzy tryby pracy i wytrzymała, zwarta konstrukcja umożliwia szeroki zakres zastosowań
- Wizualizacja odległości przez IO-Link
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Klasa ochrony laserowej | 1 | |
| Obudowa | prostopadłościan | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 60 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 0,3 | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 630 | |
| Typ. czas życia [h] | 50000 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 1; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Wejścia | Laser włączony / wyłączony | |
| Liczba wejść binarnych | 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 150 | |
| Uwagi dotyczące częstotliwości przełączania [Hz] | standard | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Regulowany zasięg | tak | |
| Maks. średnica plamki światła [mm] | 1 | |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 0,05...0,5; (6...90% remisja) | |
| Dokładność / odchylenie | ||
| Kompensacja temperatury | tak | |
| Uwaga | Wskazane wartości są osiągane po czasie rozgrzewania wynoszącym 20 minut. | |
| Dokładność / odchylenie - Zakres pomiarowy (50... 300 mm) | ||
| Powtarzalność [mm] | 0,3 | |
| Rozdzielczość [mm] | 0,3 | |
| Dokładność / odchylenie - Zakres pomiarowy (300..500 mm) | ||
| Powtarzalność [mm] | 1 | |
| Rozdzielczość [mm] | 0,5 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno / 2-punkty; Opóźnienie załaczenia i wyłączenia; operacje włączania; funkcja uczenia; filtr; tryb światło-włącz/ciemno-włącz; wyłączenie lasera; Typ działania | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Measuring and Switching Sensor, 1 channel, Identification and Diagnosis, Sensor Control, Teach two value, Locator, ProductURI | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 3,2 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1570 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -10...65 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / sztuczne tworzywo | |
| 8 kV AD / metal | ||
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | (10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| EN/IEC 60825-1 2007 | ||
| EN/IEC 60825-1 2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 572 | |
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Dane mechaniczne | ||
| Waga [g] | 127,5 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 51 x 51 x 17 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo; szybka przednia: sztuczne tworzywo | |
| Moment dokręcający [Nm] | 5 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 LED, kolor żółty | |
| napięcie zasilające | 1 LED, kolor zielony | |
| Tryb pracy | 5 LED, biały | |
| Funkcja uczenia | tak | |
| Uwagi | ||
| Uwagi | Napięcie eksplatacji "supply class 2" zgodnie z cULus | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
