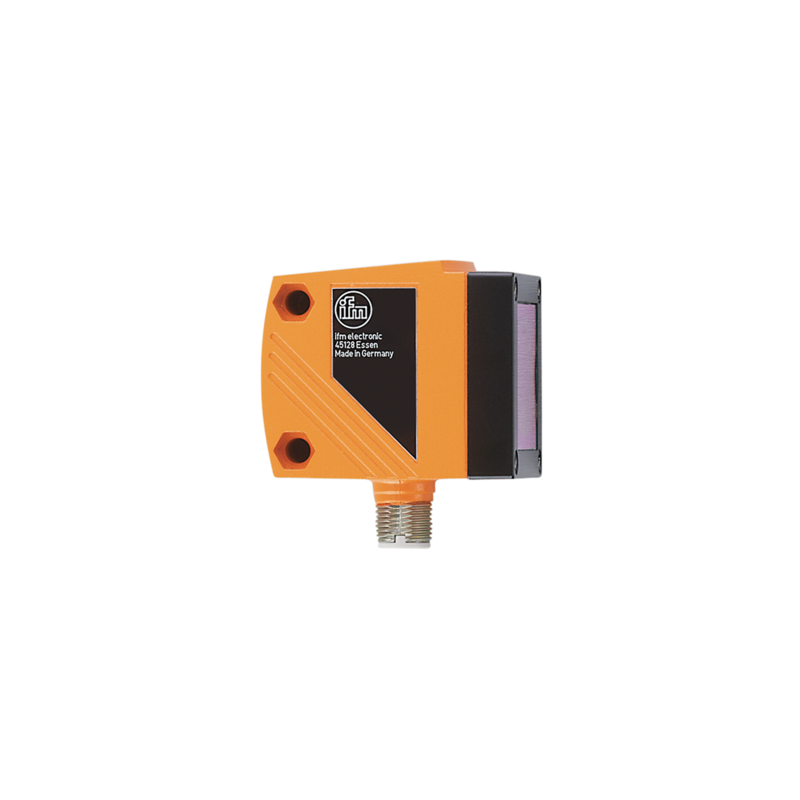

O1D121 - O1DLF3KG
Dalmierz laserowy,NO+NC, analogowy, PNP, Zakres pomiarowy 0,2...10 m, Klasa ochrony laserowej 2, IP 67, M12 Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodny optyczny pomiar odległości o dużych zasięgach do 10 m
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
- Skalowalny zakres pomiarowy i funkcja okien
- Do zastosowań z eliminacją tła
- Ogrzewanie soczewki sterowane temperaturą
| Cechy produktu | ||
|---|---|---|
| Klasa ochrony laserowej | 2 | |
| Obudowa | prostopadłościan | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 23...25 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 150; (250: <5 °C) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Typ. czas życia [h] | 50000 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (programowalny) | |
| Maks. prąd obciążenia na wyjście [mA] | 200 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (IEC 61131-2) | |
| Maks. obciążenie [Ω] | 250 | |
| Analogowe wyjście napięciowe [V] | 0...10; (IEC 61131-2) | |
| Min. rezystancja obciążenia [Ω] | 5000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Maks. szerokość plamki świetlnej [mm] | 15 | |
| Maks. wysokość plamki światła [mm] | 15 | |
| Rozmiary plamki światlnej odnoszą się do | 10 m | |
| Tłumienie tła [m] | < 19 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 0,2...10; (biały papier 200 x 200 mm 90% reemisji) | |
| Częstotliwość próbkowania [Hz] | 1...50 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -26...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| Klasa ochrony laserowej | 2 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| Moc: | <= 4,0 mW | |
| Długość fali: | 650 nm | |
| puls: | 1,3 ns | |
| Nie wolno patrzyć w żródło w światło. | ||
| Unikaj ekspozycji na światło lasera. | ||
| klasa laserowa: | 2 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| Dopuszczenie UL | ||
| Ta | -10...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 249,2 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 59 x 42 x 52 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo; szybka przednia: szkło; okno LED: PC | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| działanie | LED, kolor zielony | |
| Odległość, programowalny | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Elementy wykonawcze | ||
| Blokada elektroniczna, aktywowana | ||
| Akcesoria | ||
| Akcesoria (opcjonalne) | Szybka ochronna, E21133 | |
| Uwagi | ||
| Uwagi | Ogrzewanie soczewki sterowane temperaturą | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
