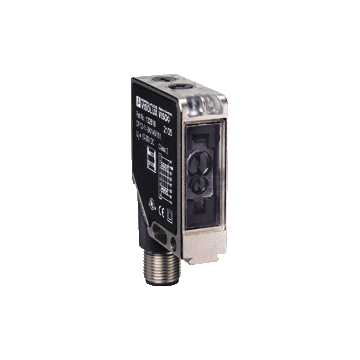

DF12-11-3K/9S20/145/151 - 132619
Czujnik koloru, zasięg wykrywania 11 mm, światło RGB, zewnętrzne Teach-In, 3 wyjścia push-pull, wtyczka M12, 3 niezależne kanały, 3 stopnie tolerancji na kanał
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Print mark color sensor DF12-11-3K/9s20/145/151
- Czujnik trybu dyfuzyjnego do rejestrowania kolorowych znaków drukowanych na tle o różnych kolorach
- Wykrywanie kolorów za pomocą aktywnej metody trzech zakresów
- TEACH-IN procedura automatycznego ustawiania wartości progowej
- 3 niezależne kanały
- 3 kroki tolerancji na kanał
- 3 wyjścia push-pull
| Opis produktu |
|---|
| Czujnik koloru znacznika wydruku, zasięg wykrywania 11 mm, światło RGB, zewnętrzna nauka, funkcja timera, 3 wyjścia push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres czujnika | 11 mm ± 2 mm | |
| Źródło światła | 3 diody LED (R, G, B) | |
| Rodzaj światła | Widoczne zielony / czerwony / niebieski, światło modulowane | |
| Reprezentacja plamki świetlnej | 1 mm x 3 mm | |
| Odchylenie kątowe | max. ± 3 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 730 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 60 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | 2 diody żółte, zapalają się w przypadku wykrycia | |
| Wskaźnik Teach-In | Kanał Teach-In: migająca zielona / żółta dioda LED ekwipunku; 2,5 Hz. Tolerancja uczenia: zielona / żółta dioda LED, bez migania fazy; 2,5 Hz. | |
| Elementy sterujące | 2 Przełącznik obrotowy Teach-In dla kanału Teach-In i tolerancji Teach-In. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Wejście | ||
| Wejście funkcji | Wew. Wejście Teach-In (ET) Ext. wejście wygaszania (AT) |
|
| Wyjście | ||
| Wyjście sygnału | 3 wyjścia push-pull (4 w 1), odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Funkcja timera | Impulsowe opóźnienie wyłączenia elementu 20 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | CE, cULus | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 8-pinowe, metalowe złącze M12, możliwość zmiany kąta 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Twarz optyczna | tworzywo pane | |
| Masa | 60 g | |
| Uwaga | (użyj kabla połączeniowego typu V19) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270907 |
| ECLASS 12.0 | 27270907 |
| ECLASS 11.0 | 27270907 |
| ECLASS 10.0.1 | 27270907 |
| ECLASS 9.0 | 27270907 |
| ECLASS 8.0 | 27270907 |
| ECLASS 5.1 | 27270907 |
| ETIM 9.0 | EC001817 |
| ETIM 8.0 | EC001817 |
| ETIM 7.0 | EC001817 |
| ETIM 6.0 | EC001817 |
| ETIM 5.0 | EC001817 |
| UNSPSC 12.1 | 39121528 |
