DK20/49 - 418085

Czujnik kontrastu, zasięg 9,5 mm, światło RGB, włączanie jasny/ciemny, zewnętrzne Teach-in, wyjście push-pull, wtyczka M12, układ optyczny wymienny co 90°, czas reakcji 30 µs, odpowiedni do wyjątkowo szybkich procesów skanowania

DK20/49 - 418085

Dodaj do porównania Usuń z porównania

1 446,70 zł

1 779,44 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

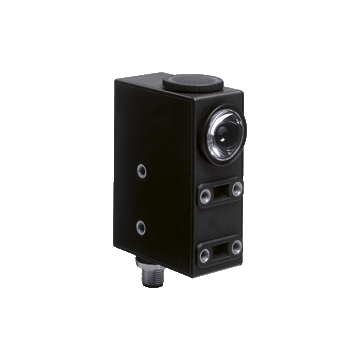

Najważniejsze parametry Print mark contrast sensor DK20/49
  • Czujnik trybu dyfuzyjnego do rejestrowania dowolnego znaku wydruku
  • Statyczne TEACH-IN: automatyczne dostosowanie progu przełączania
  • Układ optyczny wymienny o 90 °
  • Czas odpowiedzi 30 µs, odpowiedni do wyjątkowo szybkich procesów skanowania
  • 3 kolory emitera: zielony, czerwony i niebieski

Opis produktu
Czujnik kontrastu, zasięg wykrywania 9,5 mm, światło RGB, włączanie światła / ciemności, zewnętrzna nauka, wyjście NPN, wyjście PNP, wtyczka M12
Ogólne specyfikacje
Zakres czujnika 9,5 mm ± 3 mm
Źródło światła LED
Rodzaj światła Widoczne zielony / czerwony / niebieski, światło modulowane
Reprezentacja plamki świetlnej prostokątny 1 mm x 4 mm,
Odchylenie kątowe max. ± 3 °
Limit światła otoczenia
Światło ciągłe 7000 Lux
Przycisk uczenia statyczne nauczanie
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 650 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik funkcji LED żółty; operacja przełączania: świeci się, gdy zostanie wykryty znak drukowania
Operacja uczenia: wolno miga
wyświetlanie alarmu: szybko miga, jeśli nie jest możliwe bezpieczne
Elementy sterujące Klucz Teach-In
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Sinusoida 10%
Prąd zasilania bez obciążenia ≤ 70 mA
Wejście
Wejście funkcji Wejście Teach-In
Wyjście
Rodzaj przełączania jasno / ciemno po włączeniu, wynika z kolejności Teach-In
Wyjście sygnału 1 PNP i 1 NPN zabezpieczone przed zwarciem, otwarty kolektor, przełączanie synchroniczne
Napięcie przełączania PNP: ? (+ U B -2,5 V), NPN: ≤ 1,5 V
Prąd przełączania max. 200 mA
Częstotliwość przełączania 16,5 kHz
Czas odpowiedzi 30 µs
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z.
Odporność na wibracje IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z.
Aprobaty i certyfikaty
Zgodność EAC TR CU 020/2011
Aprobata UL cULus Wymienione źródło zasilania klasy 2
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -20 ... 75 ° C (-4 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 33 mm
Wysokość obudowy 85,6 mm
Głębokość obudowy 60,8 mm
Stopień ochrony IP67
Podłączenie 5-stykowe złącze M12 x 1
Materiał
Obudowa PC (Makrolon wzmocniony włóknem szklanym)
Twarz optyczna szkło
Masa 200 g
System Classcode
ECLASS 13.0 27270906
ECLASS 12.0 27270906
ECLASS 11.0 27270906
ECLASS 10.0.1 27270906
ECLASS 9.0 27270906
ECLASS 8.0 27270906
ECLASS 5.1 27270906
ETIM 9.0 EC001820
ETIM 8.0 EC001820
ETIM 7.0 EC001820
ETIM 6.0 EC001820
ETIM 5.0 EC001820
UNSPSC 12.1 39121528
